Page 130 - Zetor Forterra 8621-11641

MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
029

38a

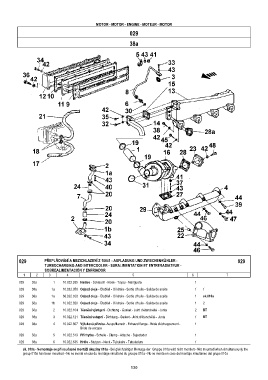

029 PŘEPLŇOVÁNÍ A MEZICHLAZENÍ Z 10641 - AUFLADUNG UND ZWISCHENKÜHLER - 029
TURBOCHARGING AND INTERCOOLER - SURALIMENTATION ET ENTRERADIATEUR -
SOBREALIMENTACIÓN Y ENFRIADOR
1 2 3 4 5 6 7
029 38a 1 10.022.035 Hadice - Schlauch - Hose - Tuyau - Manguera 1
029 38a 1a 10.022.050 Odpad oleje - Ölabfall - Oil drain - Sortie d’huile - Salida de aceite 1 1
029 38a 1a 68.022.020 Odpad oleje - Ölabfall - Oil drain - Sortie d’huile - Salida de aceite 1 sk.010a
029 38a 1b 10.022.020 Odpad oleje - Ölabfall - Oil drain - Sortie d’huile - Salida de aceite 1 2
029 38a 2 10.022.104 Těsnění výstupní - Dichtung - Gasket - Joint d’étanchéité - Junta 2 BT
029 38a 3 10.022.121 Těsnění vstupní - Dichtung - Gasket - Joint d’étanchéité - Junta 1 BT
029 38a 4 10.022.507 Výfuková příruba- Auspufflansch - Exhaust flange - Bride d’échappement - 1
Brida de escape
029 38a 5 10.022.513 Příchytka - Schelle - Clamp - Attache - Sujectador 1
029 38a 6 10.022.535 Hrdlo - Stutzen - Neck - Tubulaire - Tubuladura 1
sk. 010a - Nemontuje se při současné montáži skupiny 010a - Bei gleichzeitiger Montage der Gruppe 010a wird nicht montiert - Not mounted when simultaneously the
group 010a has been mounted - No se monté en cas du montage simultané du groupe 010a - No se monta en caso del montaje simultaneo del grupo 010a

130
