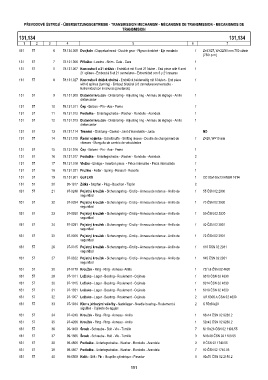

Page 151 - Zetor Forterra 8621-11641
P. 151

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
                                                       TRANSMISION
         131,134                                                                                       131,134
           1     2     3       4                            5                         6               7
         131   57        6   78.134.005 Dvojkolo - Doppelzahnrad - Double gear - Pignon doubleé - Eje montado  1  Z=33/27, W=22/30 mm 750 ot/min
                                                                                           (750r.p.m)
         131   57        7   78.131.006 Příložka - Lasche - Shim - Cale - Cara          1
         131   57        8   78.131.007 Koncovka 6 a 21 drážek - Endstück mit 6 und 21 Nuten - End piece with 6 and  1
                                     21 splines - Embout á 6 et 21 cannelures - Extremidad con 6 y 21 ranuras
         131   57        8   78.131.027 Koncovka 6 drážek otočná - Endstück beiderseitig mit 6 Nuten - End piece  1
                                     with 6 splines (turning) - Embout bilatéral á 6 cannelures renversable -
                                     Extremidad con 6 ranuras (pivotando)
         131   57        9   78.131.008 Distanční kroužek - Distanzring - Adjusting ring - Anneau de réglage - Anillo  1
                                     distanciador
         131   57       10   78.131.011 Čep - Bolzen - Pin - Axe - Perno                1
         131   57       11   78.131.012 Podložka -  Unterlegscheibe - Washer - Rondelle - Arandela  1
         131   57       12   78.131.013 Distanční kroužek - Distanzring - Adjusting ring - Anneau de réglage - Anillo  1
                                     distanciador
         131   57       13   78.131.114 Těsnění  - Dichtung - Gasket - Joint d’étanchéité - Junta  ND
         131   57       14   78.131.015 Řadící objímka - Schaltmuffe - Shifting sleeve - Douille de changement de  1  Z=28, W=10 mm
                                     vitesses - Manguito de cambio de velocidades
         131   57       15   78.131.016 Čep - Bolzen - Pin - Axe - Perno                1
         131   57       16   78.131.017 Podložka -  Unterlegscheibe - Washer - Rondelle - Arandela  2
         131   57       17   78.131.018 Vložka - Einlage - Insertion piece  - Pièce intercalée - Pieza intercalada  1
         131   57       18   78.131.021 Pružina - Feder - Spring - Ressort - Resorte    1
         131   57       19   78.131.901 GUFERO                                          1  CC 80x100x13 HNBR 1614
         131   57       20     95-1817 Zátka - Stopfen - Plug - Bouchon - Tapón         2
          131  57       21     97-0248 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  55 ČSN 02 2930
                                     seguridad
          131  57       22     97-0254 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  70 ČSN 02 2930
                                     seguridad
          131  57       23     97-0260 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  95-ČSN 02 2930
                                     seguridad
          131  57       24     97-0291 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  40 ČSN 02 2931
                                     seguridad
          131  57       25     97-0306 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  72 ČSN 02 2931
                                     seguridad
          131  57       26     97-0315 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  110 ČSN 02 2931
                                     seguridad
          131  57       27     97-0322 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  145 ČSN 02 2931
                                     seguridad
          131  57       28     97-0779 Kroužek - Ring - Ring - Anneau- Anillo           1  72/1,6 ČSN 02 4605
          131  57       29     97-1011 Ložisko - Lager - Bearing - Roulement - Cojinete  1  6010 ČSN 02 4630
          131  57       30     97-1015 Ložisko - Lager - Bearing - Roulement - Cojinete  1  6014 ČSN 02 4630
          131  57       31     97-1021 Ložisko - Lager - Bearing - Roulement - Cojinete  1  6019 ČSN 02 4630
          131  57       32     97-1057 Ložisko - Lager - Bearing - Roulement - Cojinete  2  UR 6306 A ČSN 02 4630
          131  57       33     97-1934 Klec s jehlovými válečky - Nadellager - Needle bearing - Roulement á  2  K 55x60x20
                                     aiguilles - Cojinete de agujas
          131  57       34     97-4248 Kroužek - Ring - Ring - Anneau - Anillo          1  18x14 ČSN 02 9280.2
          131  57       35     97-4266 Kroužek - Ring - Ring - Anneau - Anillo          1  52x42 ČSN 02 9280.2
          131  57       36     99-1469 Šroub - Schraube - Bolt - Vis - Tornillo         7  M 10x28 ČSN 02 1103.55
          131  57       37     99-1565 Šroub - Schraube - Bolt - Vis - Tornillo         3  M 8x28 ČSN 02 1103.55
          131  57       38     99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  3  8 ČSN 02 1740.05
          131  57       39     99-4807 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  7  10 ČSN 02 1740.05
          131  57       40     99-6509 Kolík - Stift - Pin - Goupille cylindrique - Pasador  1  10x70 ČSN 02 2150.2

                                                           151
