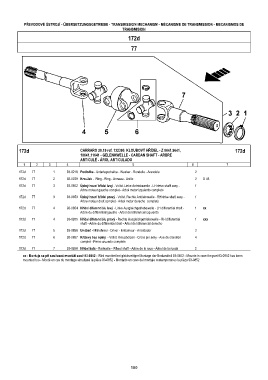

Page 180 - Zetor Forterra 8621-11641

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
TRANSMISION
172d
77

172d CARRARO 20.19 ref. 132380, KLOUBOVÝ HŘÍDEL - Z 8641,9641, 172d
10641,11641 - GELENKWELLE - CARDAN SHAFT - ARBRE
ARTICULÉ - ÁROL ARTICULADO
1 2 3 4 5 6 7
172d 77 1 93-0216 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2
172d 77 2 93-0229 Kroužek - Ring - Ring - Anneau - Anillo 2 D 45
172d 77 3 93-0852 Úplný hnací hřídel levý - Vollst. Linke Antriebswelle - LH drive shaft assy - 1
Arbre moteur gauche complet - Arbol motor izquierdo completo
172d 77 3 93-0853 Úplný hnací hřídel pravý - Vollst. Rechte Antriebswelle - RH drive shaft assy - 1
Arbre moteur droit complet - Arbol motor derecho completo
172d 77 4 93-0854 Hřídel diferenciálu levý - Linke Ausgleichgetriebewelle - LH differential shaft - 1 xx
Arbre du différentiel gauche - Arbol del diferencial izquierdo
172d 77 4 93-0855 Hřídel diferenciálu pravý - Rechte Ausgleichgetriebewelle - RH differential 1 xxx
shaft - Arbre du différentiel droit - Arbol del diferencial derecho
172d 77 5 93-0856 Unášeč - Mitnehmer - Driver - Entraineur - Arrastador 2
172d 77 6 93-0857 Křížový čep úplný - Vollst. Kreuzbolzen - Cross pin assy - Axe de croisillon 4
complet - Perno cruzado completo
172d 77 7 93-0858 Hřídel kola - Radwelle - Wheel shaft - Arbre de la roue - Árbol de la rueda 2
xx - Montuje se při současné montáži souč.93-0852 - Wird montiert bei gleichzeitiger Montage der Bestandteil 93-0852 - Mounte in case the part 93-0852 has been
mounted too - Monté en cas du montage simultané la piéce 93-0852 - Montado en caso del montaje contemporaneo la piéza 93-0852

180
