Page 356 - Zetor Forterra 8621-11641
P. 356

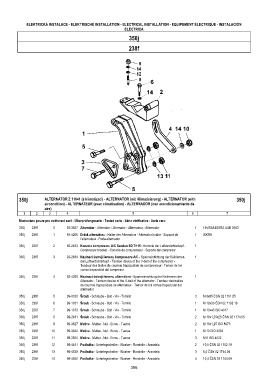

ELEKTRICKÁ INSTALACE - ELEKTRISCHE INSTALLATION - ELECTRICAL INSTALLATION - EQUIPEMENT ÉLECTRIQUE - INSTALACIÓN
                                                        ELÉCTRICA

                                                          350j
                                                          238f








































         350j        ALTERNÁTOR Z 11641 (s klimatizací) - ALTERNATOR (mit Klimatisierung) - ALTERNATOR (with  350j
                     aircondition) - ALTERNATEUR (avec climatisation) - ALTERNADOR (con acondicionamiento de
                     aire)
           1     2     3       4                            5                         6               7
         Montováno pouze pro ověřovací serii - Überprüfungsserie - Tested serie - Série vérificative - Serie cero
         350j  238f      0     93-3927 Alternátor - Alternator - Alternator - Alternateur - Alternador  1  14V/65A ISKRA AAK 3563
         350j  238f      1     93-4266 Držák alternátoru - Halter des Alternators - Alternator holder - Support de  1  ISKRA
                                     l’alternateur - Porta-alternador
         350j  238f      2     93-2483 Konzola kompresoru A/C Sanden SD 7H15 - Konsole der Luftverdichterkopf -  1
                                     Compressor bracket - Console de compresseur - Soporte del compresor
         350j  238f      3     93-2484 Napínací ústrojí řemenu kompresoru A/C - Spanneinrichtung der Keilriemen  1
                                     der Luftverdichterkopf - Tension device of the V-belt of the compressor -
                                     Tendeur des bielles de courroie trapezoidale de compresseur - Tensor de los
                                     correa trapezoidal del compresor
         350j  238f      4     93-4268 Napínací ústrojí řemenu alternátoru - Spanneinrichtung der Keilriemen der  1
                                     Alternator - Tension device of the V-belt of the alternator - Tendeur des bielles
                                     de courroie trapezoidale de alternateur - Tensor de los correa trapezoidal del
                                     alternador
         350j  238f      5     99-0330 Šroub - Schraube - Bolt - Vis - Tornillo         3  M 8x85 ČSN 02 1101.55
         350j  238f      6     99-1031 Šroub - Schraube - Bolt - Vis - Tornillo         1  M 10x30 ČSN 02 1103.19
         350j  238f      7     99-1373 Šroub - Schraube - Bolt - Vis - Tornillo         1  M 10x45 ISO 4017
         350j  238f      8     99-2481 Šroub - Schraube - Bolt - Vis - Tornillo         2  M 10x1,25x25 ČSN 02 1174.55
         350j  238f      9     99-3627 Matice - Mutter - Nut - Ecrou - Tuerca           2  M 10x1,25 ISO 8673
         350j  238f     10     99-3642 Matice - Mutter - Nut - Ecrou - Tuerca           1  M 10 ISO 4032
         350j  238f     11     99-3650 Matice - Mutter - Nut - Ecrou - Tuerca           3  M 8 ISO 4032
         350j  238f     12     99-4441 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  2  10,5 ČSN 02 1702.19
         350j  238f     13     99-4639 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  3  8,4 ČSN 02 1744.09
         350j  238f     14     99-4640 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  4  10,4 ČSN 02 1744.09
                                                           356
   351   352   353   354   355   356   357   358   359   360   361
