Page 399 - Zetor Forterra 8621-11641
P. 399

HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
                                                           409

                                                           266

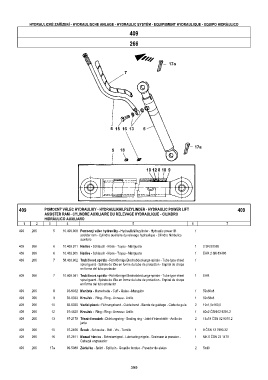

         409         POMOCNÝ VÁLEC HYDRAULIKY - HYDRAULIKHILFSZYLINDER - HYDRAULIC POWER LIFT              409
                     ASSISTER RAM - CYLINDRE AUXILIAIRE DU RELEVAGE HYDRAULIQUE - CILINDRO
                     HIDRÁULICO AUXILIARO
           1     2     3       4                            5                         6               7
         409   266       5   10.409.908 Pomocný válec hydrauliky - Hydraulikhilfszylinder - Hydraulic power lift  1
                                     assister ram - Cylindre auxiliaire du relevage hydraulique - Cilindro hidráulico
                                     auxiliaro
         409   266       6   10.409.911 Hadice - Schlauch - Hose - Tuyau - Manguera     1  2 SN 8X565
         409   266       6   10.409.905 Hadice - Schlauch - Hose - Tuyau - Manguera     1  EHR 2 SN 8X480
         409   266       7   58.408.902 Trubičková spirála - Rohrförmige Blechabdeckungs-spirale - Tube type sheet  1
                                     spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
                                     en forma del tubo protector
         409   266       7   10.409.041 Trubičková spirála - Rohrförmige Blechabdeckungs-spirale - Tube type sheet  1  EHR
                                     spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
                                     en forma del tubo protector
         409   266       8     93-8032 Manžeta - Manschette - Cuff - Gaine - Manguito   1  50x60x8
         409   266       9     93-8033 Kroužek -  Ring - Ring - Anneau - Anillo         1  50x58x8
         409   266      10     93-8038 Vodící pásek - Führungsband - Guide band - Bande de guidage - Cinta de guía  2  10x1,5x160,5
         409   266      12     97-4520 Kroužek -  Ring - Ring - Anneau - Anillo         1  60x2 ČSN 02 9281.2
         409   266      13     97-2179 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de  2  14x18 ČSN 02 9310.2
                                     junta
         409   266      15     97-2466 Šroub - Schraube - Bolt - Vis - Tornillo         1  8 ČSN 13 7993.32
         409   266      16     97-2811 Mazací hlavice - Schmiernippel - Lubricating nipple - Graisseur à pression -  1  MK 6 ČSN 23 1470
                                     Cabezal engrasador
         409   266     17a     99-5089 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas  2  5x40



                                                           399
