Page 417 - Zetor Forterra 8621-11641
P. 417
HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
445
288

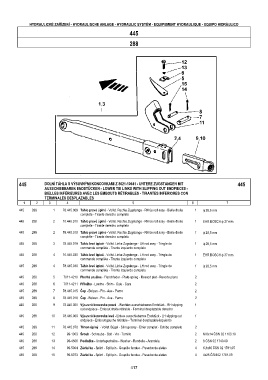

445 DOLNÍ TÁHLA S VÝSUVNÝMI KONCOVKAMI Z 8621-10641 - UNTERE ZUGSTANGEN MIT 445
AUSSCHIEBBAREN ENDSTÜCKEN - LOWER TIE LINKS WITH SLIPPING OUT ENDPIECES -
BIELLES INFÉRIEURES AVEC LES EMBOUTS RÉTIRABLES - TIRANTES INFERIORES CON
TERMINALES DESPLAZABLES
1 2 3 4 5 6 7
445 288 1 78.445.009 Táhlo pravé úplné - Vollst. Rechte Zugstange - RH tie rod assy - Bielle droite 1 φ 28,5 mm
compléte - Tirante derecho completo
445 288 2 10.445.010 Táhlo pravé úplné - Vollst. Rechte Zugstange - RH tie rod assy - Bielle droite 1 EHR BOSCH φ 37 mm
compléte - Tirante derecho completo
445 288 2 78.445.010 Táhlo pravé úplné - Vollst. Rechte Zugstange - RH tie rod assy - Bielle droite 1 φ 28,5 mm
compléte - Tirante derecho completo
445 288 3 78.445.019 Táhlo levé úplné - Vollst. Linke Zugstange - LH rod assy - Tringle de 1 φ 28,5 mm
commande compléte - Tirante izquierdo completo
445 288 4 10.445.030 Táhlo levé úplné - Vollst. Linke Zugstange - LH rod assy - Tringle de 1 EHR BOSCH φ 37 mm
commande compléte - Tirante izquierdo completo
445 288 4 78.445.030 Táhlo levé úplné - Vollst. Linke Zugstange - LH rod assy - Tringle de 1 φ 28,5 mm
commande compléte - Tirante izquierdo completo
445 288 5 7011-4210 Plochá pruina - Flanchfeder - Plate spring - Ressort plat - Resorte plano 2
445 288 6 7011-4211 Příloka - Lasche - Shim - Cale - Cara 2
445 288 7 78.445.015 Čep - Bolzen - Pin - Axe - Perno 2
445 288 8 78.445.018 Čep - Bolzen - Pin - Axe - Perno 2
445 288 9 78.445.050 Výsuvná koncovka pravá - Rechtes ausschiebarres Endstück - RH slipping 1
out endpiece - Embout droite rétirable - Terminal desplazable derecho
445 288 10 78.445.060 Výsuvná koncovka levá - Linkes ausschiebarres Endstück - LH slipping out 1
endpiece - Embout gauche rétirable - Terminal desplazable izquierdo
445 288 11 78.445.070 Třmen úplný - Vollst. Bügel - Stirrup assy - Etrier complet - Estribo completo 2
445 288 12 99-1003 roub - Schraube - Bolt - Vis - Tornillo 2 M 8x14 ČSN 02 1103.19
445 288 13 99-4506 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 2 8 ČSN 02 1740.09
445 288 14 99-5004 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas 4 6,3x36 ČSN 02 1781.05
445 288 15 99-5073 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas 4 4x25 ČSN 02 1781.09
417
