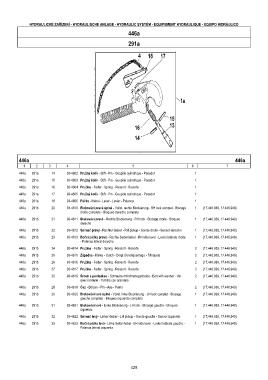

P. 425

HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
                                                          446a

                                                          291a































         446a                                                                                            446a
           1     2     3       4                            5                         6               7
         446a  291a     14     93-4602 Pružný kolík - Stift - Pin - Goupille cylindrique - Pasador  1
         446a  291a     15     93-4603 Pružný kolík - Stift - Pin - Goupille cylindrique - Pasador  1
         446a  291a     16     93-4604 Pružina - Feder - Spring - Ressort - Resorte     1
         446a  291a     17     93-4605 Pružný kolík - Stift - Pin - Goupille cylindrique - Pasador  1
         446a  291a     18     93-4606 Páčka - Hebel - Lever - Levier - Palanca         1
         446a  291b     20     93-4610 Blokování pravé úplné - Vollst. rechte Blockierung - RH lock complet - Blocage  1  (17.446.939, 17.446.949)
                                     droite complete - Bloqueo derecho completo
         446a  291b     21     93-4611 Blokování pravé - Rechte Blockierung - RH lock - Blocage droite - Bloqueo  1  (17.446.939, 17.446.949)
                                     derecho
         446a  291b     22     93-4612 Snímač pravý - Rechter Geber - RH pickup - Sonde droite - Sensor derecho  1  (17.446.939, 17.446.949)
         446a  291b     23     93-4613 Boční páčka pravá - Rechte Seitenhebel - RH side lever - Levier latérale droite  1  (17.446.939, 17.446.949)
                                     - Palanca lateral derecha
         446a  291b     24     93-4614 Pružina - Feder - Spring - Ressort - Resorte     2  (17.446.939, 17.446.949)
         446a  291b     25     93-4615 Západka - Klinke - Catch - Doigt d’encliquentage - Trinquete  2  (17.446.939, 17.446.949)
         446a  291b     26     93-4616 Pružina - Feder - Spring - Ressort - Resorte     2  (17.446.939, 17.446.949)
         446a  291b     27     93-4617 Pružina - Feder - Spring - Ressort - Resorte     2  (17.446.939, 17.446.949)
         446a  291b     28     93-4618 Šroub s podložkou - Schraube mit Unterlegscheibe - Bolt with washer - Vis  2  (17.446.939, 17.446.949)
                                     avec rondelle - Tornillo con arandela
         446a  291b     29     93-4619 Čep - Bolzen - Pin - Axe - Perno                 2  (17.446.939, 17.446.949)
         446a  291b     30     93-4620 Blokování levé úplné - Vollst. linke Blockierung - LH lock complet - Blocage  1  (17.446.939, 17.446.949)
                                     gauche complete - Bloqueo izquierdo completo
         446a  291b     31     93-4621 Blokování levé - Linke Blockierung - LH lock - Blocage gauche - Bloqueo  1  (17.446.939, 17.446.949)
                                     izquierdo
         446a  291b     32     93-4622 Snímač levý - Linker Geber - LH pickup - Sonde gauche - Sensor izquierdo  1  (17.446.939, 17.446.949)
         446a  291b     33     93-4623 Boční páčka levá - Linke Seitenhebel - LH side lever - Levier latérale gauche -  1  (17.446.939, 17.446.949)
                                     Palanca lateral izquierda
