Page 433 - Zetor Forterra 8621-11641

HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
450

297

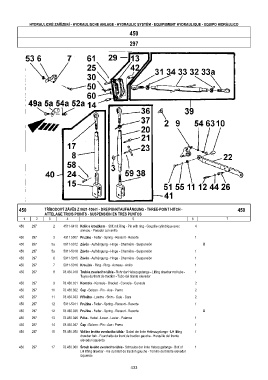

450 TŘÍBODOVÝ ZÁVĚS Z 8621-10641 - DREIPUNKTAUFHÄNGUNG - THREE-POINT HITCH - 450
ATTELAGE TROIS POINTS - SUSPENSIÓN EN TRES PUNTOS
1 2 3 4 5 6 7
450 297 2 4511-6410 Kolík s kroužkem - Stift mit Ring - Pin with ring - Goupille cylindrique avec 4
anneau - Pasador con anillo
450 297 3 4911 5007 Pružina - Feder - Spring - Ressort - Resorte 1
450 297 5a 5911-5012 Závěs - Aufhängung - Hinge - Charniére - Suspensión X
450 297 5a 5911-5018 Závěs - Aufhängung - Hinge - Charniére - Suspensión 1
450 297 6 5911-5015 Závěs - Aufhängung - Hinge - Charniére - Suspensión 1
450 297 7 5911-5016 Kroužek - Ring - Ring - Anneau - Anillo 1
450 297 8 78.450.018 Trubka zvedacího táhla - Rohr der Hebezugstange - Lifting drawbar rod tube - 1
Tuyau du tirant de traction - Tubo del tirante elevador
450 297 9 78.450.021 Konzola - Konsole - Bracket - Console - Consola 2
450 297 10 78.450.032 Čep - Bolzen - Pin - Axe - Perno 2
450 297 11 78.450.033 Příložka - Lasche - Shim - Cale - Cara 2
450 297 12 5911-5011 Pružina - Feder - Spring - Ressort - Resorte 1
450 297 12 78.450.035 Pružina - Feder - Spring - Ressort - Resorte X
450 297 13 78.450.046 Páka - Hebel - Lever - Levier - Palanca 1
450 297 14 78.450.047 Čep - Bolzen - Pin - Axe - Perno 1
450 297 15 78.450.050 Vidlice levého zvedacího táhla - Gabel der linke Hebezugstange - LH lifting 1
drawbar fork - Fourchette du tirant de traction gauche - Horquilla del tirante
elevador izquierda
450 297 17 78.450.060 Šroub levého zvedacího táhla - Schraube der linke Hebezugstange - Bolt of 1
LH lifting drawbar - Vis du tirant de traction gauche - Tornillo del tirante elevador
izquierdo

433
