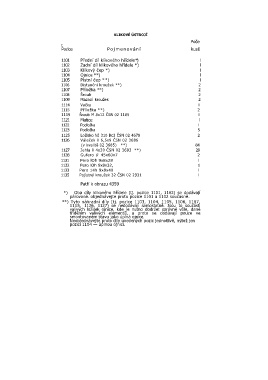

KLIKOVÉ ÚSTROJÍ
Poče
t
Pozice Poj menován í kusů

1101 Přední díl klikového hřídele*) l
1102 Zadní díl klikového hřídele *) l
1103 Klikový čep *) l
1104 Ojnice **) l
1105 Pístní čep **) l
1106 Distanční kroužek **) 2
1107 Příložka **) 2
1108 Šroub 2
1109 Mazací kroužek 2
1114 Vačka l
1115 Příložka **) 2
1119 Šroub M 8x12 ČSN 02 1185 l
1121 Matice l
1122 Podložka l
1123 Podložka 5
1125 Ložisko NJ 310 Bc3 ČSN 02 4678 2
1126 Váleček 0 6,5x9 ČSN 02 3686
(v kvalitě 02 3685) **) 84
1127 Jehla 0 4x30 ČSN 02 3693 **) 29
1128 Gufero 0 45x60x7 2
1131 Pero lOh 9x8x28 l
1132 Pero lOh 9x8x32, 1
1133 Pero 14h 9x8x40 l
1135 Pojistný kroužek 32 ČSN 02 2931 l
Patří k obrazu 4359

*) Oba díly klikového hřídele (tj. pozice 1101, 1102) se dodávají
párované. objednávejte proto pozice 1101 a 1102 současně.
**) Tyto náhradní díly [tj. pozice 1103, 1104, 1105, 1106, 1107,
1115, 1126, 1127) se nedodávají samostatně. Jsou to součásti
valivých ložisek ojnice, kde je nutno dodržet správné vůle, dané
tříděním valivých elementů, a proto se dodávají pouze ve
smontovaném stavu jako úplná ojnice.
Neobjednávejte proto díly uvedených pozic jednotlivě, nýbrž jen
pozici 1104 — úplnou ojnici.
