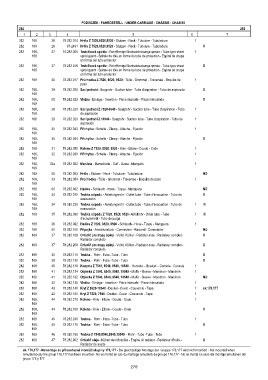

Page 270 - Zetor UR III 7520-10540
P. 270
PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
282 282
1 2 3 4 5 6 7
282 169 26 78.282.014 Hrdlo Z 7520,8520,9520 - Stutzen - Neck - Tubulure - Tubuladura 1
282 169 26 97-2491 Hrdlo Z 7520,8520,9520 - Stutzen - Neck - Tubulure - Tubuladura X
282 168, 27 10.282.005 Trubičková spirála - Rohrförmige Blechabdeckungs-spirale - Tube type sheet 1
169 spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
en forma del tubo protector
282 168, 27 78.282.016 Trubičková spirála - Rohrförmige Blechabdeckungs-spirale - Tube type sheet X
169 spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
en forma del tubo protector
282 169 28 78.282.017 Průchodka Z 7520, 8520, 9520 - Tülle - Grommet - Traversée - Boquilla de 1
paso
282 168, 29 78.282.020 Sací potrubí - Saugrohr - Suction tube - Tube daspiration - Tubo de aspiración X
169
282 168, 00 78.282.023 Vloka - Einlage - Insertion - Piéce intercale - Pieza intercalada X
169
282 168, 29 78.282.220 Sací potrubí Z 7520-9540 - Saugrohr - Suction tube - Tube daspiration - Tubo 1
169 de aspiración
282 168 29 78.282.320 Sací potrubí Z 10540 - Saugrohr - Suction tube - Tube daspiration - Tubo de 1
aspiración
282 168, 30 78.282.043 Příchytka - Schelle - Clamp - Attache - Fijación 1
169
282 168, 30 78.282.044 Příchytka - Schelle - Clamp - Attache - Fijación X
169
282 169 31 78.282.050 Koleno Z 7520, 8520, 9520 - Knie - Elbow - Coude - Code 1
282 168, 32 78.282.030 Příchytka - Schelle - Clamp - Attache - Fijación 1
169
282 168, 32a 78.282.052 Maneta - Manschette - Cuff - Gaine - Manguito 1
169
282 169 00 78.282.053 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura ND
282 168, 33 78.282.054 Průchodka - Tülle - Grommet - Traversée - Boquilla de paso 1
169
282 169 00 78.282.062 Hadice - Schlauch - Hose - Tuyau - Manguera ND
282 168, 34 78.282.070 Trubka odpadu - Ableitungsrohr - Outlet tube - Tube d'évacuation - Tubo de X
169 evacuación
282 168, 34 78.282.230 Trubka odpadu - Ableitungsrohr - Outlet tube - Tube d'évacuation - Tubo de 1 III
169 evacuación
282 169 35 78.282.090 Trubka odpadu Z 7520, 8520, 9520- Abfallrohr - Drain tube - Tube 1 III
d'écoulement - Tubo de purga
282 169 36 78.282.092 Hadice Z 7520, 8520, 9520 - Schlauch - Hose - Tuyau - Manguera 1
282 169 00 78.282.100 Přípojka - Anschlusstück - Connection - Raccord - Conectador ND
282 169 37 78.282.109 Chladič pro tropy úplný - Vollst. Kühler - Radiator assy - Radiateur complet - X
Radiador completo
282 169 37 78.282.209 Chladič pro tropy úplný - Vollst. Kühler - Radiator assy - Radiateur complet - X
Radiador completo
282 169 38 78.282.110 Trubka - Rohr - Tube -Tube - Tubo X
282 169 39 78.282.120 Trubka - Rohr - Tube -Tube - Tubo X
282 168 40 78.282.130 Konzola Z 7540, 8540, 9540, 10540 - Konsole Bracket Console - Consola 1
282 168 41 78.282.134 Objímka Z 7540, 8540, 9540, 10540 - Muffe - Sleeve - Manchon - Manchón 1
282 168 41 78.282.132 Objímka Z 7540, 8540, 9540, 10540 - Muffe - Sleeve - Manchon - Manchón ND
282 168 42 78.282.135 Vloka - Einlage - Insertion - Piéce intercale - Pieza intercalada 1
282 168 43 78.282.140 Kryt Z 8520-10540 - Deckel - Cover - Couvercle - Tapa 1 sk.176,177
282 169 43 78.282.150 Kryt Z 7520, 7540 - Deckel - Cover - Couvercle - Tapa 1
282 168, 44 78.282.270 Koleno - Knie - Elbow - Coude - Code 1
169
282 168, 44 78.282.160 Koleno - Knie - Elbow - Coude - Code X
169
282 169 45 78.282.240 Trubka - Rohr - Tube -Tube - Tubo 1
282 168, 45 78.282.170 Trubka - Rohr - Tube -Tube - Tubo X
169
282 168 46 78.282.180 Trubka Z 7540,8540,9540,10540 - Rohr - Tube -Tube - Tubo 1
282 169 47 78.282.902 Chladič oleje - Kühler des Motoröls - Engine oil radiator - Radiateur d'huile - X
Radiador de aceite
sk. 176,177 - Nemontuje se při současné montái skupiny 176,177 - Bei gleichzeitiger Montage der Gruppe 176,177 wird nicht montiert - Not mounted when
simultaneously the group 176,177 has been mounted - No se monté en cas du montage simultané du groupe 176,177 - No se monta en caso del montaje simultaneo del
grupo 176 y 177
270
