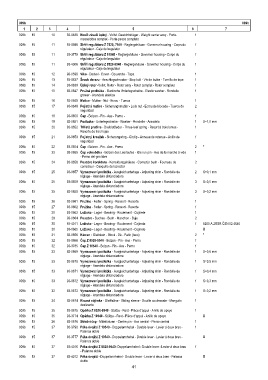

Page 41 - Zetor UR III 7520-10540
P. 41
009b 009b
1 2 3 4 5 6 7
009b 15 10 93-0488 Nosič závaí úplný - Vollst. Gewichtsträger - Weight carrier assy - Porte- 1
masselottes complet - Porta-pesos completo
009b 15 11 93-0596 Skříň regulátoru Z 7520, 7540 - Reglergehäuse - Governor housing - Corps du 1
régulateur - Caja del regulator
009b 15 11 93-3779 Skříň regulátoru Z 10540 - Reglergehäuse - Governor housing - Corps du 1
régulateur - Caja del regulator
009b 15 11 93-4006 Skříň regulátoru Z 8520-9540 - Reglergehäuse - Governor housing - Corps du 1
régulateur - Caja del regulator
009b 15 12 93-0598 Víko - Deckel - Cover - Couvercle - Tapa 1
009b 15 13 93-0637 roub dorazu - Anschlagschraube - Stop bolt - Vis de butée - Tornillo de tope 1
009b 15 14 93-0639 Úplný rotor -Vollst. Rotor - Rotor assy - Rotor complet - Rotor completo 1
009b 15 15 93-0647 Pruná podloka - Elastische Unterlegscheibe - Elastic washer - Rondelle 1
grower - Arandela elástica
009b 15 16 93-0648 Matice - Mutter - Nut - Ecrou - Tuerca 1
009b 15 17 93-0649 Pojistná matice - Sicherungsmutter - Lock nut - Ecrou de blocade - Tuerca de 2
seguridad
009b 15 18 93-0650 Čep - Bolzen - Pin - Axe - Perno - 1
009b 15 19 93-0651 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 1 S=1,0 mm
009b 15 20 93-0652 Třílistá pruina - Dreiblattfeder - Three-leaf spring - Resort à trois lames - 1
Resorte de tres hojas
009b 15 21 93-0653 Pojistný krouek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1
seguridad
009b 15 22 93-0654 Čep - Bolzen - Pin - Axe - Perno 2 *
009b 15 23 93-0655 Čep volnoběhu - Bolzen des Leerlaufes - Idle run pin - Axe de la marche á vide 1
- Perno del giro libre
009b 15 24 93-0656 Pouzdro korektoru - Korrektorsgehäuse - Corrector bush - Fourreau de 2
correcteur - Casquillo del corector
009b 15 25 93-0657 Vymezovací podloka - Ausgleichunterlage - Adjusting shim - Rondelle de 2 S=0,1 mm
réglage - Arandela distanciadora
009b 15 25 93-0659 Vymezovací podloka - Ausgleichunterlage - Adjusting shim - Rondelle de 3 S=0,5 mm
réglage - Arandela distanciadora
009b 15 25 93-0658 Vymezovací podloka - Ausgleichunterlage - Adjusting shim - Rondelle de 3 S=0,2 mm
réglage - Arandela distanciadora
009b 15 26 93-0661 Pruina - Feder - Spring - Ressort - Resorte 1
009b 15 27 93-0662 Pruina - Feder - Spring - Ressort - Resorte 1
009b 15 28 93-0663 Loisko - Lager - Bearing - Roulement - Cojinete 1
009b 15 29 93-0664 Pouzdro - Buchse - Bush - Manchon - Buje 2
009b 15 30 93-4011 Loisko - Lager - Bearing - Roulement - Cojinete 1 6200 A 2RSR ČSN 02 4640
009b 15 30 93-0665 Loisko - Lager - Bearing - Roulement - Cojinete X
009b 15 31 93-0666 Kámen - Gleitstein - Block - Dé - Patín (taco) 2 *
009b 15 32 93-0668 Čep Z 8520-9540 - Bolzen - Pin - Axe - Perno 1
009b 15 32 93-3785 Čep Z 10540 - Bolzen - Pin - Axe - Perno 1
009b 15 33 93-0669 Vymezovací podloka - Ausgleichunterlage - Adjusting shim - Rondelle de 1 S=0,6 mm
réglage - Arandela distanciadora
009b 15 33 93-0670 Vymezovací podloka - Ausgleichunterlage - Adjusting shim - Rondelle de 1 S=0,5 mm
réglage - Arandela distanciadora
009b 15 33 93-0671 Vymezovací podloka - Ausgleichunterlage - Adjusting shim - Rondelle de 1 S=0,4 mm
réglage - Arandela distanciadora
009b 15 33 93-0672 Vymezovací podloka - Ausgleichunterlage - Adjusting shim - Rondelle de 1 S=0,3 mm
réglage - Arandela distanciadora
009b 15 33 93-0673 Vymezovací podloka - Ausgleichunterlage - Adjusting shim - Rondelle de 1 S=0,2 mm
réglage - Arandela distanciadora
009b 15 34 93-0674 Kluzná objímka - Gleithülse - Sliding sleeve - Douille coulissante - Manguito 1
deslizante
009b 15 35 93-0675 Opěrka Z 8520-9540 - Stütze - Rest - Piéce dappui - Anillo de apoyo 1
009b 15 35 93-3774 Opěrka Z 10540 - Stütze - Rest - Piéce dappui - Anillo de apoyo X
009b 15 36 93-0676 Střední čep - Mittelbolzen - Centre pin - Axe central - Perno central 1
009b 15 37 93-3790 Páka dvojitá Z 10540 - Doppelarmhebel - Double lever - Levier á deux bras - 1
Palanca doble
009b 15 37 93-3777 Páka dvojitá Z 10540 - Doppelarmhebel - Double lever - Levier á deux bras - X
Palanca doble
009b 15 37 93-4016 Páka dvojitá Z 8520-9540- Doppelarmhebel - Double lever - Levier á deux bras 1
- Palanca doble
009b 15 37 93-4012 Páka dvojitá - Doppelarmhebel - Double lever - Levier á deux bras - Palanca X
doble
41
