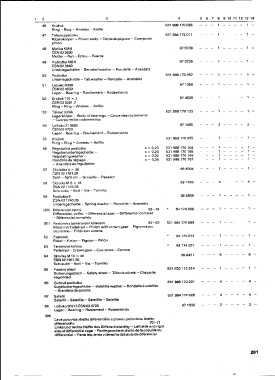

Page 202 - Zetor 8111

- - --- -- - -
1 -
- - - - - --- - -- 1 -
-- 1 - -- 1 - - - -
6 7 89 10 4 1112 13 14
5
2 3
531 988 170055
46 Krúžok
531 984 174011971059
970739
Ring - Ring - Anneau - Anillo 971'708
531 988 170097
47 Teleso pasto rku
Ritzelskorper - Pinion body - Corps du pignon - Cuerpo de
píMn
48 Matica KM 9
CSN 023630
Mutter - Nut - Écrou - Tuerca
49 PodložkaMB9
CSN023640
Unterlegscheibe - Serratedwasher - Rondelle - Arandela
50 Podložka
Unterlegscheibe - Tab washer - Rondelle -- Arandela
51 Ložisko 6308
CSN024630
Lager - Bearing - Roullement - Rodamiento
974529 1----1-
52 Krúžok 110 x 3
CSN029281.2
Ring - Ring - Anneau .- Anillo
1----1-
531 988170123
53 Teleso ložísk
Lagerk6rper - Body of bearings - Corps des roulements
- Cuerpo de los rodamientos
2----2-
971455
54 Ložisko 31309E
CSN024720
Lager - Bearing - Roullement - Rodamiento
531 988 170095
55 Krúžok
Ring - Ríng - Anneau - Anillo
531988 170 164-
56 Regulacná podložka s = 0,20
531 988 170 165
Regulierunterlegscheibe - s = 0.25
531 988170166
Regulating washer - s = 0,30
531 988170167
Rondelle de réglage - s = 0,36
- Arande!a de regulación
994904
57 Závlacka 4 x 36
CSN 021781.05
Split - Split pin - Goupille - Pasador
4----4-
991455
58 Skrutka M 8 x 18
CSN 02 1103.55
Scnraube - Bolt - Vis -- Tornillo
1 - -- -
994806
59 Podložka 8
CSN021740.05
Unterlegscheibe - Spring washer - Rondelle - Arandela
1----1-
•• 84174009
(60) Diferenciál úplný 63-76
Differential, vollst. - Diferencial assy - Différentie! complet
- Diferencial com pleto
1--·--1-
531984174989
(61) Pastoroks tanierovým kolesom 62-63
Ritzel mit Tellerrad - Pinion with crown gear - Pignon avec
couronne - Pinón con corona
----1-
84 174012
62 Pastorok
Ritzel - Pinion - Pignon - Pinón
" 84174021
63 Tanierové koleso
Tellerrad - Crown gsar - Couronne - Corona
99 8411 8----8
64 Skrutka MlO x 40
CSN 02 1201.55
Schraube - Bolt - Vis - Tornillo
1----1-
531930112514
65 Poistný plech
Sicherungsblech - Safety sheet - Tele de sQreté - Chapa de
seguridad
---4----4-
531 988 170 201
66 Gufová podložka
Kugelunterlegscheibe - Satellite washer - Rondelle a satellite
- Arandela de satelite
---4----4
531 984 174026
67 Satelit
Setellit - Satellite - Satellite - Satelita
971336 2----2
68 Ložisko 30215 CSN024720
Lager - Bearing - Roulement - Rodamiento
(69)
tavá polovica klietky diferenciálu s pravou polovicou kHetky
diferenciálu 70-71
Linke und rechte Hšlfte des Oifferentialskšfig - Left side aod right
side of differential cage - Partie gauche et droite de la coquille du
différentiel - Parte izquierda y derecha del jaula de diferencia I
201
~~---
