Page 152 - Zetor Forterra II 8641-11741

PŘÍSLUŠENSTVÍ MOTORU – MOTORZUBEHÖR - ENGINE ACCESSORIES - ACCESSOIRES DU MOTEUR - ACCESORIOS DEL MOTOR
013b
25V6

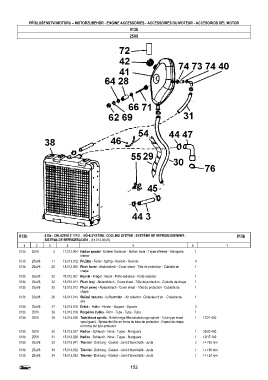

013b 013b - CHLAZENÍ Z 11741 - KÜHLSYSTEM - COOLING SYSTEM - SYSTÈME DE REFROIDISSEMENT - 013b
SISTEMA DE REFRIGERACIÓN - (18.013.000/2)
1 2 3 4 5 6 7
013b 25V6 3 17.013.004 Hadice spodní - Unterer Schlauch - Bottom hose - Tuyau inférieur - Manguera 1
inferior
013b 25aV6 11 13.013.012 Pružina - Feder - Spring - Ressort - Resorte 4
013b 25aV6 20 18.013.006 Plech horní - Abdeckblech - Cover sheet - Tôle de protection - Cubietta de 1
chapa
013b 25aV6 22 78.013.007 Nosník - Träger - Beam - Porte-radiateur - Porte-radiador 1
013b 25aV6 24 15.013.011 Plech levý - Abdeckblech - Cover sheet - Tôle de protection - Cubietta de chapa 1
013b 25aV6 25 15.013.012 Plech pravý - Abdeckblech - Cover sheet - Tôle de protection - Cubietta de 1
chapa
013b 25aV6 26 18.013.014 Sběrač vzduchu - Luftsammler - Air collector - Collecteur d’air - Colector de 1
aire
013b 25aV6 27 15.013.015 Držák - Halter - Holder - Support - Soporte 2
013b 25V6 28 15.013.016 Rozpěrná trubka - Rohr - Tube - Tube - Tubo 1
013b 25V6 29 15.013.025 Trubičková spirála - Rohrförmige Blechabdeckungs-spirale - Tube type sheet 1 17/21-450
spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
en forma del tubo protector
013b 25V6 30 18.013.027 Hadice - Schlauch - Hose - Tuyau - Manguera 1 25/32-480
013b 25V6 31 15.013.028 Hadice - Schlauch - Hose - Tuyau - Manguera 1 10/17-180
013b 25aV6 32 15.013.041 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta 2 l = 730 mm
013b 25aV6 33 15.013.032 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta 1 l = 190 mm
013b 25aV6 34 18.013.033 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta 1 l = 124 mm

152
