Page 192 - Zetor Forterra II 8641-11741
P. 192

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
                                                       TRANSMISION
                                                           154
                                                            66

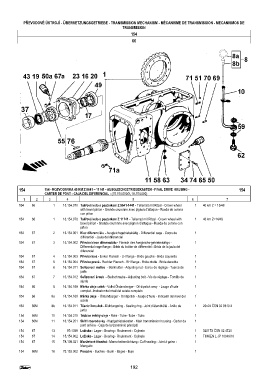

         154         154 - ROZVODOVKA 40 KM Z 8641 – 11741 - AUSGLEICHGETRIEBEKASTEN - FINAL DRIVE HOUSING -  154
                     CARTER DE PONT - CAJA DEL DIFERENCIAL - (15.154.000/3, 18.154.000)
           1     2     3       4                            5                         6               7
         154   66        1   15.154.070 Talířové kolo s pastorkem Z 8641-1441 - Tellerrad mit Ritzel - Crown wheel  1  40 km Z = 15/48
                                     with bevel pinion - Grande couronne avec pignon d’attaque - Rueda de corona
                                     con piňon
         154   66        1   18.154.070 Talířové kolo s pastorkem Z 11741 - Tellerrad mit Ritzel - Crown wheel with  1  40 km Z=14/48
                                     bevel pinion - Grande couronne avec pignon d’attaque - Rueda de corona con
                                     piňon
         154   67        2   15.154.001 Klec diferenciálu - Ausgleichsgetriebekäfig - Differential cage - Corps de  1
                                     différentiel - Jaula del diferencial
         154   67        3   15.154.002 Příruba klece diferenciálu - Flansch des Ausgleichs-getriebekäfigs -  1
                                     Differential cage flange - Bride du boitier de différentiel - Brida de la jaula del
                                     diferencial
         154   67        4   15.154.003 Příruba levá - Linker Flansch - LH flange - Bride gauche - Brida izquierda  1
         154   67        5   15.154.004 Příruba pravá - Rechter Flansch - RH flange - Bride droite . Brida derecha  1
         154   67        6   16.154.011 Seřizovací matice  - Stellmutter - Adjusting nut - Ecrou de réglage - Tuerca de  1
                                     juste
         154   67        7   16.154.012 Seřizovací šroub  - Stellschraube - Adjusting bolt - Vis de réglage - Tornillo de  1
                                     ajuste
         154   66        8   16.154.169 Měrka oleje celek - Vollst.Ölstandzeiger - Oil dipstick assy  - Jauge d’huile  1
                                     complet - Indicator del nivel del aciete completo
         154   66       8a   16.154.160 Měrka oleje  - Ölstandzeiger - Oil dipstick - Jauge d’huile - Indicator del nivel del  1
                                     aciete
         154   66M      8b   16.154.911 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de  1  20x24 ČSN 02 9310.2
                                     junta
         154   66M      10   16.154.310 Trubice měrky oleje - Rohr - Tube -Tube - Tubo  1
         154   66M      11   16.154.201 Skříň rozvodovky - Huptgetriebekasten - Main transmission housing - Carter du  1
                                     pont arrière - Caja de la transmisió principál
         154   67       13     97-1398 Ložisko - Lager - Bearing - Roulement - Cojinete  1  32017X ČSN 02 4720
         154   67       14   15.154.902 Ložisko - Lager - Bearing - Roulement - Cojinete  1  TIMKEN L JP 10049/10
         154   67       15   78.108.021 Manžetové těsnění - Manschettendichtung - Cuff sealing - Joint á gaine -  1
                                     Manguito
         154   66M      16   78.153.002 Pouzdro - Buchse - Bush - Bague - Buje          1


                                                           192
   187   188   189   190   191   192   193   194   195   196   197
