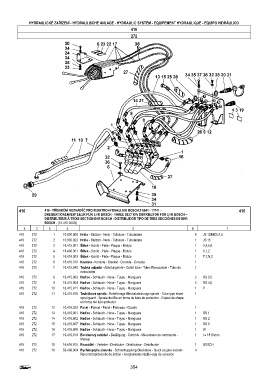

Page 354 - Zetor Forterra II 8641-11741
P. 354
HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
416
272
416 416 - TŘÍSEKČNÍ ROZVÁDĚČ PRO ELEKTROHYDRAULIKU BOSCH Z 8641 - 11741 416
DREISEKTIONENVERTEILER FÜR EHR BOSCH - THREE SECTION DISTRIBUTOR FOR EHR BOSCH
DISTRIBUTEUR Á TROIS SECTION EHR BOSCH - DISTRIBUIDOR TIPO DE TRES SECCIÓNES DE EHR
BOSCH - (16.416.000/3)
1 2 3 4 5 6 7
416 272 1 10.800.908 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 8 JS 12/M22x1,5
416 272 2 10.800.923 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 1 JS 15
416 272 3 16.415.001 títek - Schild - Plate - Plaque - Rótulo 1 3,4,5,6
416 272 4 16.408.001 títek - Schild - Plate - Plaque - Rótulo 1 0,1,2
416 272 5 16.416.003 títek - Schild - Plate - Plaque - Rótulo 1 F,1,N,2
416 272 6 16.415.010 Konzola - Konsole - Bracket - Console - Consola 1
416 272 7 16.415.040 Trubka odpadu - Ableitungsrohr - Outlet tube - Tube d'évacuation - Tubo de 1
evacuación
416 272 8 16.415.903 Hadice - Schlauch - Hose - Tuyau - Manguera 2 RS 3,5
416 272 9 16.415.904 Hadice - Schlauch - Hose - Tuyau - Manguera 2 RS 4,6
416 272 10 16.415.911 Hadice - Schlauch - Hose - Tuyau - Manguera 1 P
416 272 11 16.415.916 Trubičková spirála - Rohrförmige Blechabdeckungs-spirale - Tube type sheet 1
spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
en forma del tubo protector
416 272 12 16.416.020 Panel - Paneel - Panel - Panneau - Cuadro 1
416 272 13 16.416.901 Hadice - Schlauch - Hose - Tuyau - Manguera 1 RS 1
416 272 14 16.416.902 Hadice - Schlauch - Hose - Tuyau - Manguera 1 RS 2
416 272 15 16.416.907 Hadice - Schlauch - Hose - Tuyau - Manguera 1 RS 0
416 272 16 16.416.908 Hadice - Schlauch - Hose - Tuyau - Manguera 1 W
416 272 17 16.416.913 Bovdenový ovládač - Betätigung - Controls - Mécanisme de commande - 1 l = 1810 mm
Manejo
416 272 18 16.416.915 Rozváděč - Verteiler - Distributor - Distributeur - Distribuidor 1 BOSCH
416 272 19 53.408.904 Rychlospojka-zásuvka - Schnellkupplung-Steckdose - Quick coupler-socket - 4
Raccord rapide-boite de joction - Acoplamiento rápido-caja de conexión
354
