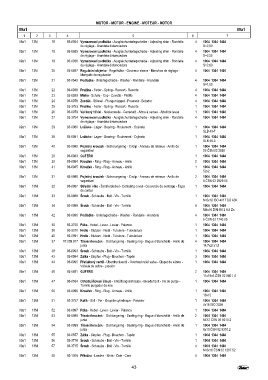

Page 43 - Zetor Forterra II 8641-11741
P. 43
MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
09a1 09a1
1 2 3 4 5 6 7
09a1 13M 19 93-0934 Vymezovací podloka - Ausgleichunterlegscheibe - Adjusting shim - Rondelle 4 1004 1304 1404
de réglage - Arandela distanciadora S=2,50
09a1 13M 19 93-0935 Vymezovací podloka - Ausgleichunterlegscheibe - Adjusting shim - Rondelle 4 1004 1304 1404
de réglage - Arandela distanciadora S=2,55
09a1 13M 19 93-0936 Vymezovací podloka - Ausgleichunterlegscheibe - Adjusting shim - Rondelle 4 1004 1304 1404
de réglage - Arandela distanciadora S=2,60
09a1 13M 20 93-0937 Regulační objímka - Regelhülse - Governor sleeve - Manchon de réglage - 4 1004 1304 1404
Manguito de regulación
09a1 13M 21 93-0543 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 4 1004 1304 1404
S=1,00
09a1 13M 22 93-0938 Pruina - Feder - Spring - Ressort - Resorte 4 1004 1304 1404
09a1 13M 23 93-0939 Miska - Schale - Cap - Cuvette - Platillo 4 1004 1304 1404
09a1 13M 24 93-0978 Zvedák - Stössel - Plunger tappet - Poussoir - Botador 4 1004 1304 1404
09a1 13M 25 93-3753 Pruina - Feder - Spring - Ressort - Resorte 1 1004 1304 1404
09a1 13M 26 93-0979 Vačkový hřídel - Nockenwelle - Camshaft - Arbre à cames - Árbol de levas 1 1004 1304 1404
09a1 13M 27 93-3754 Vymezovací podloka - Ausgleichunterlegscheibe - Adjusting shim - Rondelle 4 1004 1304 1404
de réglage - Arandela distanciadora
09a1 13M 28 93-0980 Loisko - Lager - Bearing - Roulement - Cojinete 1 1004 1304 1404
SLB 43-7
09a1 13M 39 93-0981 Loisko - Lager - Bearing - Roulement - Cojinete 1 1004 1304 1404
SLB 45-3
09a1 13M 40 93-0982 Pojistný krouek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 1004 1304 1404
seguridad 25 ČSN 02 2930
09a1 13M 29 93-0983 GUFERO 1 1004 1304 1404
09a1 13M 30 93-0984 Krouek - Ring - Ring - Anneau - Anillo 2 1004 1304 1404
09a1 13M 41 93-0985 Krouek - Ring - Ring - Anneau - Anillo 1 1004 1304 1404
52x2
09a1 13M 31 93-0986 Pojistný krouek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 2 1004 1304 1404
seguridad 9 ČSN 02 2929.05
09a1 13M 32 93-0987 Středící víko - Zentrierdeckel - Centering cover - Couvercle de centrage - Tapa 1 1004 1304 1404
de centar
09a1 13M 33 93-0988 roub - Schraube - Bolt - Vis - Tornillo 1 1004 1304 1404
M 6x18 ISO 4017 8.8 A3K
09a1 13M 34 93-0989 roub - Schraube - Bolt - Vis - Tornillo 4 1004 1304 1404
M6x16 DIN 6912 8.8 Zn
09a1 13M 42 93-0990 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 4 1004 1304 1404
6 ČSN 02 1740.05
09a1 13M 35 93-3755 Páka - Hebel - Lever - Levier - Palanca 1 1004 1304 1404
09a1 13M 36 93-3370 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 1 1004 1304 1404
09a1 13M 45 93-0991 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 1 1004 1304 1404
09a1 13M 37 17.009.917 Těsnicí krouek - Dichtungsring - Sealing ring - Bague détanchéité - Anillo de 4 1004 1304 1404
junta 14,7x21x1,5
09a1 13M 38 93-0993 roub - Schraube - Bolt - Vis - Tornillo 1 1004 1304 1404
09a1 13M 43 93-0994 Zátka - Stopfen - Plug - Bouchon - Tapón 3 1004 1304 1404
09a1 13M 44 93-0995 Přetlakový ventil - Überdruckventil - Overload relief valve - Clapet de sûrete - 1 1004 1304 1404
Válvula de sobre - presión
09a1 13M 46 93-0691 GUFERO 2 1004 1304 1404
11x19x5 ČSN 02 9401 .0
09a1 13M 47 93-0594 Odvzduňovací roub - Entlüftungsschraube - Bleeder bolt - Vis de purge - 1 1004 1304 1404
Tornillo purgador de aire
09a1 13M 50 93-0996 Krouek - Ring - Ring - Anneau - Anillo 1 1004 1304 1404
16x12
09a1 13M 51 93-3757 Kolík - Stift - Pin - Goupille cylindrique - Pasador 1 1004 1304 1404
4x18 ISO 2338
09a1 13M 52 93-0997 Páka - Hebel - Lever - Levier - Palanca 1 1004 1304 1404
09a1 13M 53 93-0998 Těsnicí krouek - Dichtungsring - Sealing ring - Bague détanchéité - Anillo de 2 1004 1304 1404
junta 8X12 ČSN 02 9310.3
09a1 13M 54 93-0999 Těsnicí krouek - Dichtungsring - Sealing ring - Bague détanchéité - Anillo de 1 1004 1304 1404
junta 6x10 ČSN 02 9310.2
09a1 13M 55 93-0557 Zátka - Stopfen - Plug - Bouchon - Tapón 1 1004 1304 1404
09a1 13M 56 93-3718 roub - Schraube - Bolt - Vis - Tornillo 1 1004 1304 1404
09a1 13M 57 93-3715 roub - Schraube - Bolt - Vis - Tornillo 4 1004 1304 1404
M 6x16 ČSN 02 1207.52
09a1 13M 58 93-1006 Příloka - Lasche - Shim - Cale - Cara 4 1004 1304 1404
43
