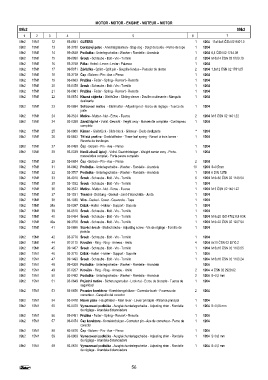

Page 56 - Zetor Forterra II 8641-11741

MOTOR - MOTOR - ENGINE - MOTEUR – MOTOR
09b2 09b2
1 2 3 4 5 6 7
09b2 15M1 12 93-0691 GUFERO 1 1204 11x19x5 ČSN 02 9401.0
09b2 15M1 13 93-3780 Dorazový palec - Anschlagdaumen - Stop dog - Doigt de butée - Perno de tope 1 1204
09b2 15M1 14 99-4648 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1 1204 6,4 ČSN 02 1744.09
09b2 15M1 15 99-0990 Šroub - Schraube - Bolt - Vis - Tornillo 2 1204 M 6x14 ČSN 02 1103.19
09b2 15M1 16 93-3758 Páka - Hebel - Lever - Levier - Palanca 1 1204
09b2 15M1 17 99-5071 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas 2 1204 1,6x12 ČSN 02 1781.05
09b2 15M1 18 93-3778 Čep - Bolzen - Pin - Axe – Perno 1 1204
09b2 15M1 19 93-0683 Pružina - Feder - Spring - Ressort - Resorte 1 1204
09b2 15M1 20 93-0479 Šroub - Schraube - Bolt - Vis - Tornillo 1 1204
09b2 15M1 21 93-0661 Pružina - Feder - Spring - Ressort - Resorte 1 1204
09b2 15M1 22 93-0674 Kluzná objímka - Gleithülse - Sliding sleeve - Douille coulissante - Manguito 1 1204
deslizante
09b2 15M1 23 93-0684 Seřizovací matice - Stellmutter - Adjusting nut - Ecrou de réglage - Tuerca de 1 1204
juste
09b2 15M1 24 99-3524 Matice - Mutter - Nut - Ecrou - Tuerca 2 1204 M 6 ČSN 02 1401.22
09b2 15M1 24 93-0398 Závaží úplné - Vollst. Gewicht - Veight assy - Masselotte compléte - Contrapeso 1 1204
completo
09b2 15M1 25 93-0666 Kámen - Gleitstück - Slide block - Glisseur - Dedo deslizante * 1204
09b2 15M1 26 93-0652 Třílistá pružina - Dreiblattfeder - Three-leaf spring - Resort à trois lames - 1 1204
Resorte de tres hojas
09b2 15M1 27 93-0498 Čep - Bolzen - Pin - Axe – Perno 1 1204
09b2 15M1 28 93-0339 Nosič závaží úplný - Vollst. Gewichtsträger - Weight carrier assy - Porte- 1 1204
masselottes complet - Porta-pesos completo
09b2 15M1 29 93-0654 Čep - Bolzen - Pin - Axe – Perno 2 1204
09b2 15M1 31 93-0692 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 10 1204 S=0,5mm
09b2 15M1 32 93-3707 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1 1204 6 DIN 127B
09b2 15M1 33 93-4010 Šroub - Schraube - Bolt - Vis - Tornillo 6 1204 M 6x30 ČSN 02 1143.54
09b2 15M1 35 93-1032 Šroub - Schraube - Bolt - Vis - Tornillo 1 1204
09b2 15M1 36 99-3522 Matice - Mutter - Nut - Ecrou - Tuerca 1 1204 M 5 ČSN 02 1401.22
09b2 15M1 37 93-1031 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta 1 1204
09b2 15M1 38 93-1030 Víko - Deckel - Cover - Couvercle - Tapa 1 1204
09b2 15M1 38a 93-0397 Držák - Halter - Holder - Support - Soporte 1 1204
09b2 15M1 39 93-0510 Šroub - Schraube - Bolt - Vis - Tornillo 1 1204
09b2 15M1 40 93-0484 Šroub - Schraube - Bolt - Vis - Tornillo 1 1204 M 6x20 ISO 4762 8.8 A3K
09b2 15M1 40a 99-3706 Šroub - Schraube - Bolt - Vis - Tornillo 1 1204 M 6x22 ČSN 02 1207.54
09b2 15M1 41 93-0696 Stavěcí šroub - Stellschraube - Adjusting screw - Vis de réglage - Tornillo de 1 1204
parada
09b2 15M1 42 93-3776 Šroub - Schraube - Bolt - Vis - Tornillo 1 1204
09b2 15M1 44 97-2175 Kroužek - Ring - Ring - Anneau - Anillo 4 1204 6x10 ČSN 02 9310.2
09b2 15M1 45 99-1457 Šroub - Schraube - Bolt - Vis - Tornillo 1 1204 M 6x16 ČSN 02 1103.55
09b2 15M1 46 93-3775 Držák - Halter - Holder - Support - Soporte 1 1204
09b2 15M1 47 99-1493 Šroub - Schraube - Bolt - Vis - Tornillo 1 1204 M 6x18 ČSN 02 1103.24
09b2 15M1 48 99-4308 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1204
09b2 15M1 49 97-0207 Kroužek - Ring - Ring - Anneau - Anillo 2 1204 4 ČSN 02 2929.02
09b2 15M1 50 93-0482 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 1204 S=0,5 mm
09b2 15M1 51 93-0649 Pojistná matice - Sicherungsmutter - Lock nut - Ecrou de blocade - Tuerca de 1 1204
seguridad
09b2 15M1 53 93-0656 Pouzdro korektoru - Korrektorsgehäuse - Corrector bush - Fourreau de 2 1204
correcteur - Casquillo del corector
09b2 15M1 54 93-0478 Hlavní páka - Haupthebel – Main lever - Levier principal - Palanca principal 1 1204
09b2 15M1 55 93-0475 Vymezovací podložka - Ausgleichunterlegscheibe - Adjusting shim - Rondelle 1 1204 S=0,05 mm
de réglage - Arandela distanciadora
09b2 15M1 56 93-0491 Pružina - Feder - Spring - Ressort - Resorte 1 1204
09b2 15M1 57 93-0474 Čep korektoru - Korrektorbolzen - Corrector pin - Axe de correcteur - Perno de 1 1204
corector
09b2 15M1 58 93-0676 Čep - Bolzen - Pin - Axe – Perno 1 1204
09b2 15M1 59 93-0669 Vymezovací podložka - Ausgleichunterlegscheibe - Adjusting shim - Rondelle 1 1204 S=0,6 mm
de réglage - Arandela distanciadora
09b2 15M1 59 93-0670 Vymezovací podložka - Ausgleichunterlegscheibe - Adjusting shim - Rondelle 1 1204 S=0,5 mm
de réglage - Arandela distanciadora

56
