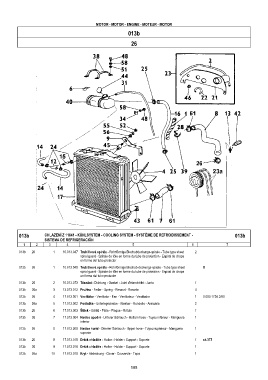

Page 105 - Zetor Forterra 8621-11641

MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
013b

26

013b CHLAZENÍ Z 11641 - KÜHLSYSTEM - COOLING SYSTEM - SYSTÈME DE REFROIDISSEMENT - 013b
SISTEMA DE REFRIGERACIÓN
1 2 3 4 5 6 7
013b 26 1 10.013.047 Trubičková spirála - Rohrförmige Blechabdeckungs-spirale - Tube type sheet 2
spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
en forma del tubo protector
013b 26 1 10.013.048 Trubičková spirála - Rohrförmige Blechab-deckungs-spirale - Tube type sheet X
spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
en forma del tubo protector
013b 26 2 10.013.073 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta 1
013b 26a 3 13.013.012 Pružina - Feder - Spring - Ressort - Resorte 4
013b 26 4 17.013.001 Ventilátor - Ventilator - Fan - Ventilateur - Ventilador 1 0.080.1736.2/60
013b 26a 5 17.013.002 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2
013b 26 6 17.013.003 Štítek - Schild - Plate - Plaque - Rótulo 1
013b 26 7 17.013.004 Hadice spodní - Unterer Schlauch - Bottom hose - Tuyau inférieur - Manguera 1
inferior
013b 26 8 17.013.008 Hadice horní - Oberrer Schlauch - Upper hose - Tuyau supérieur - Manguera 1
superior
013b 26 9 17.013.015 Držák chladiče - Halter - Holder - Support - Soporte 1 sk.372
013b 26 9 17.013.016 Držák chladiče - Halter - Holder - Support - Soporte 1
013b 26a 10 17.013.018 Kryt - Abdeckung - Cover - Couvercle - Tapa 1

105
