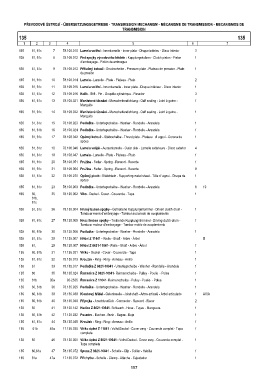

Page 157 - Zetor Forterra 8621-11641

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
TRANSMISION
135 135
1 2 3 4 5 6 7
135 61, 61c 7 78.108.010 Lamela vnitřní - Innenlamelle - Inner plate - Disque intérieu - Disco interior 3
135 61, 61c 8 78.108.012 Píst spojky vývodového hřídele - Kupplungskolben - Clutch piston - Piston 1
d’embrayage - Pistón de embrague
135 61, 61c 9 78.108.013 Přítlačný kotouč - Druckscheibe - Pressure plate - Plateau de pression - Plato 1
de presión
135 61, 61c 10 78.108.014 Lamela - Lamelle - Plate - Plateau - Plato 2
135 61, 61c 11 78.108.015 Lamela vnitřní - Innernlamelle - Inner plate - Disque intérieur - Disco interior 1
135 61, 61c 12 78.108.016 Kolík - Stift - Pin - Goupille cylindrique - Pasador 3
135 61, 61c 13 78.108.021 Manžetové těsnění - Manschettendichtung - Cuff sealing - Joint á gaine - 1
Manguito
135 61, 61c 14 78.108.022 Manžetové těsnění - Manschettendichtung - Cuff sealing - Joint á gaine - 1
Manguito
135 61, 61c 15 78.108.023 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
135 61, 61b 16 78.108.024 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
135 61, 61c 17 78.108.042 Opěrný kotouč - Stützscheibe - Thrust plate - Plateau d’ appui - Corona de 1
apoyo
135 61, 61c 18 78.108.046 Lamela vnější - Aussenlamelle - Outer disk - Lamelle extérieure - Disco exterior 4
135 61, 61c 19 78.108.047 Lamela - Lamelle - Plate - Plateau - Plato 1
135 61, 61c 20 78.108.051 Pružina - Feder - Spring - Ressort - Resorte 1
135 61, 61c 21 78.108.064 Pružina - Feder - Spring - Ressort - Resorte 8
135 61, 61c 22 78.108.070 Opěrný plech - Stützblech - Supporting metal sheet - Tôle d’ appui - Chapa de 1
apoyo
135 61, 61c 23 78.108.903 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 6 10
135 60, 25 78.135.002 Víko - Deckel - Cover - Couvercle - Tapa 1
61b,
61c
135 61, 61c 26 78.135.004 Hnaný buben spojky - Getriebene Kupplungstrommel - Driven clutch drum - 1
Tambour mené d’embrayage - Tambor accionado de acoplamiento
135 61, 61c 27 78.135.005 Hnací buben spojky - Treibende Kupplungstrommel - Driving clutch drum - 1
Tambour moteur d’embrayage - Tambor motriz de acoplamiento
135 60, 61b 28 78.135.006 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
135 61, 61c 29 17.135.007 Hřídel Z 11641 - Welle - Shaft - Arbre - Árbol X
135 61, 29 78.135.007 Hřídel Z 8621-11641- Welle - Shaft - Arbre - Árbol 1
135 60, 61b 31 17.135.031 Víčko - Deckel - Cover - Couvercle - Tapa 1
135 61, 61c 32 78.135.013 Kroužek - Ring - Ring - Anneau - Anillo 1
135 61 33 78.135.017 Podložka Z 8621-10641 - Unterlegscheibe - Washer - Rondelle - Arandela 1
135 60 35 78.135.024 Řemenice Z 8621-10641- Reimenscheibe - Pulley - Poulie - Polea 1
135 61b 35a 93-2535 Řemenice Z 11641- Reimenscheibe - Pulley - Poulie - Polea 1
135 60, 61b 36 78.135.025 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
135 60, 61b 39 78.135.039 Kloubový hřídel - Gelenkwelle - Joint shaft - Arbre articulé - Arbol articulado 1 AVIA
135 60, 61b 40 78.135.040 Přípojka - Anschlusstück - Connector - Raccord - Racor 2
135 60 41 78.135.142 Hadice Z 8621-10641- Schlauch - Hose - Tuyau - Manguera 1
135 60, 61b 42 17.135.032 Pouzdro - Buchse - Bush - Bague - Buje 1
135 61, 61c 44 78.135.045 Kroužek - Ring - Ring - Anneau - Anillo 1
135 61b 46a 17.135.030 Víčko úplné Z 11641 - Vollst.Deckel - Cover assy - Couvercle complet - Tapa 1
completa
135 60 46 78.135.050 Víčko úplné Z 8621-10641 - Vollst.Deckel - Cover assy - Couvercle complet - 1
Tapa completa
135 60,61a 47 78.135.072 Spona Z 8621-10641 - Schelle - Clip - Collier - Hebilla 1
135 61a 47a 17.135.072 Příchytka - Schelle - Clamp - Attache - Sujectador 1

157
