Page 172 - Zetor Forterra 8621-11641
P. 172

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
                                                       TRANSMISION
                                                           161
                                                           69

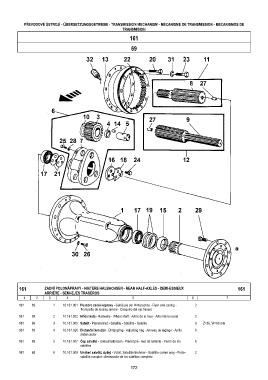

         161         ZADNÍ POLONÁPRAVY - HINTERE HALBACHSEN - REAR HALF-AXLES - DEMI-ESSIEUX               161
                     ARRIÉRE - SEMI-EJES TRASEROS
           1     2     3       4                            5                         6               7
         161   69        1   10.161.001 Pouzdro zadní nápravy - Gehäuse der Hinterachse - Rear axle casing -  2
                                     Trompette de lessieu arriére - Casquillo del eje trasero
         161   69        2   10.161.002 Hřídel kola - Radwelle - Wheel shaft - Arbre de la roue - Árbol de la rueda  2
         161   69        3   10.161.005 Satelit - Planetenrad - Satellite - Satéllite - Satélite  6  Z=26, W=60 mm
         161   69        4   10.161.026 Distanční kroužek - Distanzring - Adjusting ring - Anneau de réglage - Anillo  6
                                     distanciador
         161   69        5   10.161.007 Čep satelitů - Umlaufradbolzen - Planet pin - Axe de satellite - Perno de los  6
                                     satélites
         161   69        6   10.161.009 Unášeč satelitů úplný - Vollst. Satellitmitnehmer - Satéllite carrier assy - Porte-  2
                                     satellite complet - Arrastrador de los satélites completo
