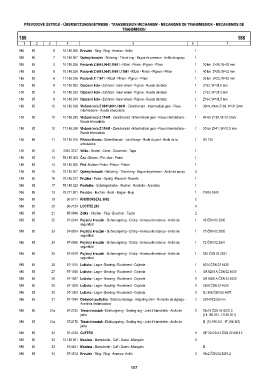

Page 187 - Zetor Forterra 8621-11641

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
TRANSMISION
186 186
1 2 3 4 5 6 7
186 85 6 10.186.006 Kroužek - Ring - Ring - Anneau - Anillo 1
186 85 7 10.186.007 Opěrný kroužek - Stützring - Thrust ring - Bague de pression - Anillo de apoyo 1
186 85 8 10.186.026 Pastorek Z 8641,9641,10641 - Ritzel - Pinion - Pignon - Piňon 1 30 km Z=26, W=32 mm
186 85 8 10.186.028 Pastorek Z 8641,9641,10641,11641 - Ritzel - Pinion - Pignon - Piňon 1 40 km Z=29, W=32 mm
186 85 8 17.186.026 Pastorek Z 11641 - Ritzel - Pinion - Pignon - Piňon 1 30 km Z=23, W=32 mm
186 85 9 10.186.032 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada 1 Z=32, W=31,5 mm
186 85 9 10.186.033 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada 1 Z=33, W=31,5 mm
186 85 9 10.186.034 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada 1 Z=34, W=31,5 mm
186 85 10 10.186.038 Vložené kolo Z 8641,9641,10641 - Zwischenrad - Intermediate gear - Roue 1 30km,40km Z=39, W=31,5mm
intermédiaire - Rueda intercalada
186 85 10 10.186.038 Vložené kolo Z 11641 - Zwischenrad - Intermediate gear - Roue intermédiaire - 1 40 km Z=39, W=31,5mm
Rueda intercalada
186 85 10 17.186.038 Vložené kolo Z 11641 - Zwischenrad - Intermediate gear - Roue intermédiaire - 1 30 km Z=41, W=31,5 mm
Rueda intercalada
186 85 11 16.186.015 Příruba kloubu - Gelenkflansch - Joint flange - Bride du joint - Brida de la 1 KV 120
articulación
186 85 12 5045-3127 Víčko - Deckel - Cover - Couvercle - Tapa 1
186 85 13 78.185.003 Čep - Bolzen - Pin - Axe - Perno 1
186 85 14 78.185.005 Píst - Kolben- Piston - Piston - Pistón 1
186 85 15 78.185.007 Opěrný kroužek - Stützring - Thrust ring - Bague de pression - Anillo de apuyo 3
186 85 16 78.185.017 Pružina - Feder - Spring - Ressort - Resorte 1
186 85 17 78.185.023 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
186 85 18 78.271.901 Pouzdro - Buchse - Bush - Bague - Buje 1 PSKU 5040
186 85 19 90-5711 RHODORSEAL 5662 2
186 85 20 90-7724 LOCTITE 243 4
186 85 21 95-0948 Zátka - Stopfen - Plug - Bouchon - Tapón 2
186 85 22 97-0244 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 45 ČSN 02 2930
seguridad
186 85 23 97-0254 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 70 ČSN 02 2930
seguridad
186 85 24 97-0306 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 72 ČSN 02 2931
seguridad
186 85 25 97-0319 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 130 ČSN 02 2931
seguridad
186 85 26 97-1015 Ložisko - Lager - Bearing - Roulement - Cojinete 1 6014 ČSN 02 4630
186 85 27 97-1040 Ložisko - Lager - Bearing - Roulement - Cojinete 1 UR 6209 A ČSN 02 4630
186 85 28 97-1057 Ložisko - Lager - Bearing - Roulement - Cojinete 1 UR 6306 A ČSN 02 4630
186 85 29 97-1059 Ložisko - Lager - Bearing - Roulement - Cojinete 1 6308 ČSN 02 4630
186 85 30 97-1303 Ložisko - Lager - Bearing - Roulement - Cojinete 1 NJ 306 ČSN 02 4670
186 85 31 97-1784 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 2 32X40X0,50 mm
Arandela distanciadora
186 85 31a 97-2130 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 1 12x18 ČSN 02 9310.3
junta (16.186.001, 17186.201)
186 85 31a 97-2176 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de X (10.186.101. 17,186.101)
junta
186 85 32 97-4228 GUFERO 1 GP 52x72x12 ČSN 02 9401.2
186 85 33 15.186.901 Manžeta - Manschette - Cuff - Gaine - Manguito 1
186 85 33 97-4461 Manžeta - Manschette - Cuff - Gaine - Manguito X
186 85 34 97-4512 Kroužek - Ring - Ring - Anneau - Anillo 1 36x2 ČSN 02 9281.2

187
