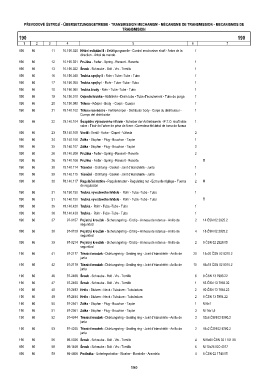

Page 190 - Zetor Forterra 8621-11641

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
TRANSMISION
190 190
1 2 3 4 5 6 7
190 86 11 10.190.020 Hřídel ovládání II - Betätigungswelle - Control mechanism shaft - Arbre de la 1
direction - Árbol de mando
190 86 12 10.190.021 Pružina - Feder - Spring - Ressort - Resorte 1
190 86 13 10.190.022 Šroub - Schraube - Bolt - Vis - Tornillo 1
190 86 16 16.190.040 Trubka spojky II - Rohr - Tube -Tube - Tubo 1
190 86 17 16.190.050 Trubka spojky I - Rohr - Tube -Tube - Tubo 1
190 86 18 16.190.060 Trubka brzdy - Rohr - Tube -Tube - Tubo 1
190 86 19 16.190.010 Odpadní trubka - Abfallrohr - Drain tube - Tube d'écoulement - Tubo de purga 1
190 86 20 10.190.080 Těleso - Körper - Body - Corps - Cuerpo 1
190 86 21 78.140.102 Těleso rozváděče - Vertilerkörper - Distributor body - Corps du distributeur - 1
Cuerpo del distribuidor
190 86 22 78.140.104 Šoupátko vývodového hřídele - Scheiber der Antriebswelle - P.T.O. shaft slide 1
valve - Tiroir de l’arbre de prise de force - Corredera del árbol de toma de fuerza
190 86 23 78.140.105 Ventil - Ventil - Valve - Clapet - Válvula 2
190 86 24 78.140.106 Zátka - Stopfen - Plug - Bouchon - Tapón 1
190 86 25 78.140.107 Zátka - Stopfen - Plug - Bouchon - Tapón 2
190 86 26 78.140.208 Pružina - Feder - Spring - Ressort - Resorte 2
190 86 26 78.140.108 Pružina - Feder - Spring - Ressort - Resorte X
190 86 28 78.140.114 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta 1
190 86 29 78.140.115 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta 1
190 86 30 78.140.117 Regulační matice - Reguliermutter - Regulating nut - Ecrou de réglage - Tuerca 2 II
de regulación
190 86 31 16.190.150 Trubka vývodového hřídele - Rohr - Tube -Tube - Tubo 1
190 86 31 16.140.150 Trubka vývodového hřídele - Rohr - Tube -Tube - Tubo T
190 86 35 78.140.420 Trubka - Rohr - Tube -Tube - Tubo 1
190 86 36 78.140.430 Trubka - Rohr - Tube -Tube - Tubo 1
190 86 37 97-0157 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 2 14 ČSN 02 2925.2
seguridad
190 86 38 97-0159 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 4 16 ČSN 02 2925.2
seguridad
190 86 39 97-0214 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 2 9 ČSN 02 2929.05
seguridad
190 86 41 97-2177 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 20 14x20 ČSN 02 9310.2
junta
190 86 42 97-2179 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 10 14x18 ČSN 02 9310.2
junta
190 86 46 97-2466 Šroub - Schraube - Bolt - Vis - Tornillo 6 8 ČSN 13 7993.22
190 86 47 97-2468 Šroub - Schraube - Bolt - Vis - Tornillo 1 13 ČSN 13 7993.32
190 86 48 97-2493 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 2 10 ČSN 13 7854.22
190 86 49 97-2494 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 2 8 ČSN 13 7854.22
190 86 50 97-2541 Zátka - Stopfen - Plug - Bouchon - Tapón 1 M 8x1
190 86 51 97-2561 Zátka - Stopfen - Plug - Bouchon - Tapón 3 M 14x1,5
190 86 52 97-4244 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 3 12x8 ČSN 02 9280.2
junta
190 86 53 97-4245 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 2 14x2 ČSN 02 9280.2
junta
190 86 56 99-0326 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 8x60 ČSN 02 1101.55
190 86 58 99-1468 Šroub - Schraube - Bolt - Vis - Tornillo 6 M 10x25 ISO 4017
190 86 59 99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 8 ČSN 02 1740.05

190
