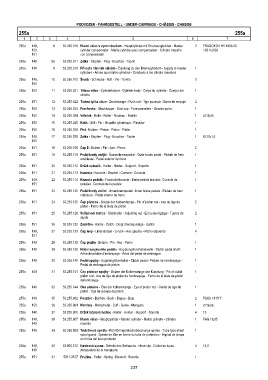

Page 237 - Zetor Forterra 8621-11641

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
255a 255a
1 2 3 4 5 6 7
255a 148, 8 53.255.019 Hlavní válec s vyrovnávačem - Hauptzylinder mit Druckausgleicher - Master 2 FRAGOKOV HV 1908.00
150, cylinder compensator - Maitre cylindre avec compensateur - Cilindro maestro <26.4.2002
151 con compensador
255a 148 8a 53.255.011 Zátka - Stopfen - Plug - Bouchon - Tapón
255a 148 9 53.255.010 Přívod k hlavním válcům - Zuleitung zu den Bremszylindern - Supply to master 1
cylinders - Arivée aux maitré cylindres - Condueto a los cilindro maestros
255a 148, 10 53.255.012 Šroub - Schraube - Bolt - Vis - Tornilo 2
150
255a 150 11 53.255.021 Těleso válce - Zylinderkörper - Cylinder body - Corps du cylindre - Cuerpo del 1
cilindro
255a 151 12 53.255.022 Tlačná tyčka válce - Druckstange - Push rod - Tige poussoir - Barra de empuje 2
255a 150 13 53.255.023 Prachovka - Staubkappe - Dust cap - Pare-poussiére - Guarda-polvo 1
255a 150 14 53.255.024 Váleček - Rolle - Roller - Rouleau - Rodillo 1 ∅19,05
255a 150 15 53.255.025 Kolík - Stift - Pin - Goupille cylindrique - Pasador 1
255a 150 16 53.255.026 Píst - Kolben - Piston - Piston - Pistón 1
255a 148, 17 53.255.028 Zátka - Stopfen - Plug - Bouchon - Tapón 1 M 22x1,5
150
255a 151 18 53.255.108 Čep II - Bolzen - Pin - Axe - Perno 2
255a 151 19 53.255.110 Pedál brzdy vnější - Äussenbremspedal - Outer brake pedal - Pédale de frein 1
extérieure - Pedal exterior de freno
255a 151 20 53.255.112 Držák spínačů - Halter - Holder - Support - Soporte 1
255a 151 21 53.255.113 Konzola - Konsole - Bracket - Console - Consola 1
255a 149, 22 53.255.114 Konzola pedálů - Fusshebelkonsole - Brake pedals bracket - Console de 1
151 pedáles - Consola de la pedale
255a 151 23 53.255.120 Pedál brzdy vnitřní - Innenbremspedal - Inner brake pedals - Pédale de frein 1
intérieure - Pédal interior de freno
255a 151 24 53.255.125 Čep pístnice - Bolzen der Kolbenstange - Pin of piston rod - Axe de tige de 2
piston - Perno de la biela de pistón
255a 151 25 53.255.128 Seřizovací matice - Stellmutter - Adjusting nut - Ecrou de réglage - Tuerca de 2
ajuste
255a 151 26 53.255.130 Zástrčka - Klinke - Catch - Doigt d'encliquetage - Gatillo 1
255a 149, 27 53.255.133 Čep levý - Linke Bolzen - LH pin - Axe gauche - Perno izquierdo 4
151
255a 149 28 53.255.135 Čep pružin - Bolzen - Pin - Axe - Perno 1
255a 149 29 53.255.138 Hřídel spojkového pedálu - Kupplungsfusshebelwelle - Clutch pedal shaft - 1
Arbre de pédale d'embrayage - Árbol del pedal de embrague
255a 149 30 53.255.140 Pedál spojky - Kupplungsfusshebel - Clutch pedal - Pédale de l'embrayage - 1
Pedal de embrague de pistón
255a 149 31 53.255.141 Čep pístnice spojky - Bolzen der Kolbenstange des Kupplung - Pin of clutch 1
piston rod - Axe de tige de piston de l'embrayage - Perno de la biela de pistón
del embrayge
255a 149 33 53.255.144 Oko pístnice - Öse der Kolbenstange - Eye of piston rod - Oeillet de tige de 1
piston - Ojal de la biela de pistón
255a 149 35 53.255.902 Pouzdro - Buchse - Bush - Bague - Buje 2 PSKU 1615 Y
255a 150 36 53.255.904 Manžeta - Manschette - Cuff - Gaine - Manguito 1 ∅19,05
255a 148 37 53.255.905 Držák brzdové hadice - Halter - Holder - Support - Soporte 4 13
255a 148, 38 53.255.907 Hlavní válec - Hauptzylinder - Master cylinder - Maitre cylindre - Cilindro 1 FAG 19,05
149 maestro
255a 148 39 53.255.909 Trubičková spirála - Rohrförmige Blechabdeckungs-spirale - Tube type sheet 1
spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
en forma del tubo protector
255a 148, 40 53.800.212 Hadicová spona - Schelle des Schlauchs - Hose clip - Collier du tuyau - 4 14,8
149 Abrazadera de la manguera
255a 151 41 5911-3517 Pružina - Feder - Spring - Ressort - Resorte 1

237
