Page 235 - Zetor Forterra 8621-11641
P. 235

ODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
                                                           254

                                                           142

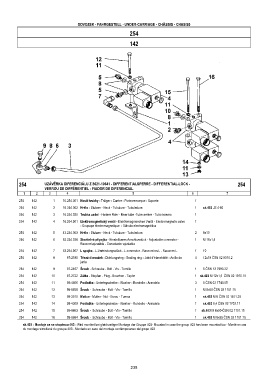

         254         UZÁVĚRKA DIFERENCIÁLU Z 8621-10641 - DIFFERENTIALSPERRE - DIFFERENTIAL-LOCK -         254
                     VERROU DE DIFFÉRENTIEL - FIADOR DE DIFERENCIAL
           1     2     3       4                            5                         6               7
         254   142       1   16.254.001 Nosič trubky - Träger - Carrier - Porte-remorque - Soporte  1
         254   142       2   16.254.002 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura  1  sk.403 JS 4-60
         254   142       3   16.254.020 Trubka zadní - Hintere Rohr - Rear tube -Tube arriére - Tubo trasero  1
         254   142       4   16.254.901 Elektromagnetický ventil - Elektromagneisches Ventil - Electromagnetic valve  1
                                     - Soupape électromagnetique  - Válvula electromagnética
         254   142       5   43.234.003 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura  2  8x10
         254   142       6   53.234.026 Stavitelná přípojka - Einstellbares Anschlusstück - Adjustable connector -  1  M 16x1,5
                                     Raccord ajusatble - Conectador ajustable
         254   142       7   53.254.907 L spojka - L-Verbindungsstück - L-connector - Raccord en L - Racor en L  1  10
         254   142       8     97-2180 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de  4  12x18 ČSN 02 9310.2
                                     junta
         254   142       9     97-2467 Šroub - Schraube - Bolt - Vis - Tornillo         1  6 ČSN 13 7993.22
         254   142      10     97-2722 Zátka - Stopfen - Plug - Bouchon - Tapón         1  sk.403 M 12x1,5  ČSN 02 1915.15
         254   142      11     99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  3  8 ČSN 02 1740.05
         254   142      12     99-8656 Šroub -  Schraube - Bolt - Vis - Tornillo        1  M 8x50 ČSN 02 1101.15
         254   142      13     99-3510 Matice - Mutter - Nut - Ecrou - Tuerca           1  sk.403 M 8 ČSN 02 1401.29
         254   142      14     99-4309 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  sk.403 8,4 ČSN 02 1702.17
         254   142      15     99-8663 Šroub -  Schraube - Bolt - Vis - Tornillo        1    sk.403 M 8x90-ČSN 02 1101.15
         254   142      16     99-8664 Šroub -  Schraube - Bolt - Vis - Tornillo        1  sk.403 M 8x85 ČSN 02 1101.15
           sk.403 - Montuje se se skupinou 403 - Wird montiert bei gleichzeitiger Montage der Gruppe 403- Mounted in case the group 403 has been mounted too - Monté en cas
           du montage simultané du groupe 403 - Montado en caso del montaje contémporaneo del grupo 403
