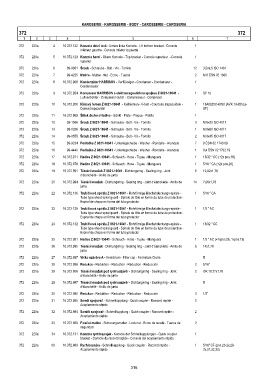

Page 316 - Zetor Forterra 8621-11641

KAROSERIE - KAROSSERIE - BODY - CAROSSERIE - CAROSERIA
372 372
1 2 3 4 5 6 7
372 220a 4 16.372.122 Konzola dolní levá - Untere linke Konsole - LH bottom bracket - Console 1
inférieur gauche - Consola inferior izquierda
372 220a 5 16.372.123 Konzola horní - Obere Konsole - Top bracket - Console superieur - Consola 1
superior
372 220a 6 99-9361 Šroub - Schraube - Bolt - Vis - Tornillo 12 3,5x9,5 ISO 1481
372 220a 7 99-4225 Matice - Mutter - Nut - Ecrou - Tuerca 2 M 8 ČSN 02 1665
372 220a 8 16.372.968 Kondenzátor HARRISON - Verflüssiger - Condenser - Condenseur - 1
Condensador
372 220a 9 16.372.954 Kompresor HARRISON s elektromagnetickou spojkou Z 8621-10641 - 1 SP 10
Luftverdichter - Compresor clutch - Compresseur - Compresor
372 220a 10 16.372.956 Klínový řemen Z 8621-10641 - Keilrieimen - V-belt - Courroire trapezoidale - 1 13A0825C-6760 (AVX 13-825La-
Correa trapezoidal SF)
372 220a 11 16.372.969 Štítek druhu chladiva - Schild - Plate - Plaque - Platillo 1
372 220a 12 99-1566 Šroub Z 8621-10641 - Schraube - Bolt - Vis - Tornillo 3 M 8x30 ISO 4017
372 220a 13 99-0326 Šroub Z 8621-10641 - Schraube - Bolt - Vis - Tornillo 1 M 8x60 ISO 4017
372 220a 14 99-0555 Šroub Z 8621-10641 - Schraube - Bolt - Vis - Tornillo 2 M 8x45 ISO 4017
372 220a 15 99-9234 Podložka Z 8621-10641 - Unterlegscheibe - Washer - Rondelle - Arandela 7 8 ČSN 02 1740.09
372 220a 16 99-4440 Podložka Z 8621-10641 - Unterlegscheibe - Washer - Rondelle - Arandela 1 8,4 ČSN 02 1702.19
372 220a 17 16.372.971 Hadice Z 8621-10641 - Schlauch - Hose - Tuyau - Manguera 1 13/32 “ CC (+2x pos.19)
372 220a 18 16.372.978 Hadice Z 8621-10641 - Schlauch - Hose - Tuyau - Manguera 1 5/16 “ CA (+2x pos.20)
372 220a 19 16.372.991 Těsnící kroužek Z 8621-10641 - Dichtungsring - Sealing ring - Joint 5 10,82x1,78
d’étanchéité - Anillo de junta
372 220a 20 16.372.994 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 14 7,66x1,78
junta
372 220a 22 16.372.136 Trubičková spirála Z 8621-10641 - Rohrförmige Blechabdeckungs-spirale - 1 5/16 “ CA
Tube type sheet spiral guard - Spirale de tôle en forme du tube de protection -
Espiral de chapa en forma del tubo protector
372 220a 23 16.372.139 Trubičková spirála Z 8621-10641 - Rohrförmige Blechabdeckungs-spirale - 1 1/2 “ AC
Tube type sheet spiral guard - Spirale de tôle en forme du tube de protection -
Espiral de chapa en forma del tubo protector
372 220a 24 16.372.132 Trubičková spirála Z 8621-10641 - Rohrförmige Blechabdeckungs-spirale - 1 13/32 “ CC
Tube type sheet spiral guard - Spirale de tôle en forme du tube de protection -
Espiral de chapa en forma del tubo protector
372 220a 25 16.372.981 Hadice Z 8621-10641 - Schlauch - Hose - Tuyau - Manguera 1 1/2 “ AC (+1xpos.26, 1xpos.19)
372 220a 26 16.372.995 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 6 14x1,78
junta
372 220a 27 16.372.997 Víčko uzávěru A - Verschluss - Filler cap - Fermeture Cierre X
372 220a 28 16.372.986 Redukce - Reduktion - Reduction - Réduction - Reducción 2 5/16“
372 220a 29 16.372.806 Těsnící kroužek pod rychlouzávěr - Dichtungsring - Sealing ring - Joint 2 OR 18,77x1,78
d’étanchéité - Anillo de junta
372 220a 29 16.372.987 Těsnící kroužek pod rychlouzávěr - Dichtungsring - Sealing ring - Joint X
d’étanchéité - Anillo de junta
372 220a 30 16.372.990 Redukce - Reduktion - Reduction - Réduction - Reducción 2 1/2“
372 220a 31 16.372.985 Samčí spojovač - Schnellkupplung - Quick coupler - Raccord rapide - 2
Acoplamiento rápido
372 220a 32 16.372.984 Samičí spojovač - Schnellkupplung - Quick coupler - Raccord rapide - 2
Acoplamiento rápido
372 220a 33 16.372.988 Fixační matice - Sicherungsmutter - Lock nut - Ecrou de sureté - Tuerca de 2
seguridad
372 220a 34 16.372.131 Konzola rychlospojek - Konsole der Schnellkupplungen - Quick coupler 1
bracket - Console du raccord rapide - Consola del acoplamiento rápido
372 220a 00 16.372.983 Rychlospojka - Schnellkupplung - Quick coupler - Raccord rapide - 1 5/16“ CF (pos.20-2x,29-
Acoplamiento rápido 2x,31,32,33)

316
