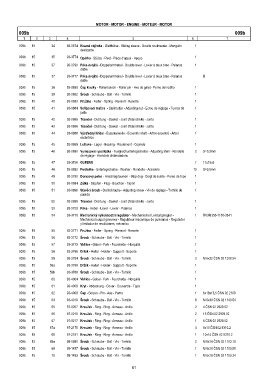

Page 61 - Zetor Forterra 8621-11641
P. 61
MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
009b 009b
1 2 3 4 5 6 7
009b 15 34 93-0674 Kluzná objímka - Gleithülse - Sliding sleeve - Douille coulissante - Manguito 1
deslizante
009b 15 35 93-3774 Opěrka - Stütze - Rest - Piéce d'appui - Apoyo 1
009b 15 37 93-3790 Páka dvojitá - Doppelarmhebel - Double lever - Levier á deux bras - Palanca 1
doble
009b 15 37 93-3777 Páka dvojitá - Doppelarmhebel - Double lever - Levier á deux bras - Palanca X
doble
009b 15 38 93-0680 Čep kladky - Rollenbolezn - Roller pin - Axe de galet - Perno del rodillo 1
009b 15 39 93-0682 roub - Schraube - Bolt - Vis - Tornillo 1
009b 15 40 93-0683 Pruina - Feder - Spring - Ressort - Resorte 1
009b 15 41 93-0684 Seřizovací matice - Stellmutter - Adjusting nut - Ecrou de réglage - Tuerca de 1
juste
009b 15 42 93-0685 Těsnění - Dichtung - Gasket - Joint détanchéité - Junta 1
009b 15 43 93-0686 Těsnění - Dichtung - Gasket - Joint détanchéité - Junta 1
009b 15 44 93-0688 Výstředný hřídel - Exzenterwelle - Eccentric shaft - Arbre excentré - Árbol 1
excéntrico
009b 15 45 93-0689 Loisko - Lager - Bearing - Roulement - Cojinete 1
009b 15 46 93-0690 Vymezovací podloka - Ausgleichunterlegscheibe - Adjusting shim - Rondelle 2 S=0,3mm
de réglage - Arandela distanciadora
009b 15 47 93-3756 GUFERO 1 11x19x5
009b 15 48 93-0692 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 10 S=0,5mm
009b 15 49 93-3780 Dorazový palec - Anschlagdaumen - Stop dog - Doigt de butée - Perno de tope 1
009b 15 50 93-0694 Zátka - Stopfen - Plug - Bouchon - Tapón 1
009b 15 51 93-0696 Stavěcí roub - Stellschraube - Adjusting screw - Vis de réglage - Tornillo de 1
parada
009b 15 52 93-0698 Těsnění - Dichtung - Gasket - Joint détanchéité - Junta 1
009b 15 53 93-3758 Páka - Hebel - Lever - Levier - Palanca 1
009b 15 54 93-3770 Mechanický výkonnostní regulátor - Mechanischer Leistungsregler - 1 RV3M350-1100-3341
Mechanical output governor - Régulateur mécanique de puissance - Regulador
y limitador de revuliciones, mécanico
009b 15 55 93-3771 Pruina - Feder - Spring - Ressort - Resorte 1
009b 15 56 93-3772 roub - Schraube - Bolt - Vis - Tornillo 1
009b 15 57 93-3773 Vidlice - Gabel - Fork - Fourchette - Horquilla 1
009b 15 58 93-3786 Drák - Halter - Holder - Support - Soporte 1
009b 15 59 93-3784 roub - Schraube - Bolt - Vis - Tornillo 2 M 6x22 ČSN 02 1208.54
009b 15 59a 93-3788 Drák - Halter - Holder - Support - Soporte 1
009b 15 59b 93-3789 roub - Schraube - Bolt - Vis - Tornillo 1
009b 15 60 93-4004 Vidlice - Gabel - Fork - Fourchette - Horquilla 1
009b 15 61 93-4008 Kryt - Abdeckung - Cover - Couvercle - Tapa 1
009b 15 62 93-4009 Čep - Bolzen - Pin - Axe - Perno 1 6x18x13,5 ČSN 02 2108
009b 15 63 93-4010 roub - Schraube - Bolt - Vis - Tornillo 6 M 6x30 ČSN 02 1143.54
009b 15 65 97-0207 Krouek - Ring - Ring - Anneau - Anillo 2 4 ČSN 02 2929.02
009b 15 66 97-0215 Krouek - Ring - Ring - Anneau - Anillo 2 15 ČSN 02 2929.02
009b 15 67 97-0217 Krouek - Ring - Ring - Anneau - Anillo 1 6 ČSN 02 2929.02
009b 15 67a 97-2175 Krouek - Ring - Ring - Anneau - Anillo 4 6x10 ČSN 02 9310.2
009b 15 68 97-2181 Krouek - Ring - Ring - Anneau - Anillo 1 10x14 ČSN 02 9310.2
009b 15 69a 99-0990 roub - Schraube - Bolt - Vis - Tornillo 2 M 6x14 ČSN 02 1103.19
009b 15 69 99-1457 roub - Schraube - Bolt - Vis - Tornillo 1 M 6x16 ČSN 02 1103.55
009b 15 70 99-1493 roub - Schraube - Bolt - Vis - Tornillo 1 M 6x18 ČSN 02 1103.24
61
