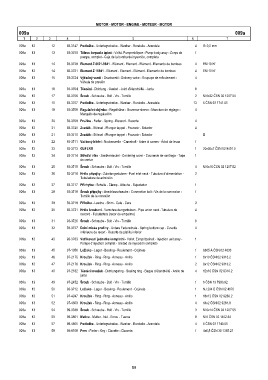

Page 58 - Zetor Forterra 8621-11641

MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
009a 009a
1 2 3 4 5 6 7
009a 13 12 93-3147 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 S=0,5 mm
009a 13 13 93-3750 Těleso čerpadla úplné - Vollst. Pumpenkörper - Pump body assy - Corps de 1
pompe, complet - Caja de la bomba de inyección, completa
009a 13 14 93-3729 Element Z 8621-9641 - Elément - Element - Elément - Elemento de bombeo 4 EM 10 Kf
009a 13 14 93-3751 Element Z 10641 - Elément - Element - Elément - Elemento de bombeo 4 EM 10 Kf
009a 13 15 93-3724 Výtlačný ventil - Druckventil - Delivery valve - Soupape de refoulement - 4
Válvula de presión
009a 13 16 93-3704 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta 8
009a 13 17 93-3706 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 6x22 ČSN 02 1207.54
009a 13 18 93-3707 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 13 6 ČSN 02 1741.05
009a 13 19 93-3708 Regulační objímka - Regelhülse - Governor sleeve - Manchon de réglage - 4
Manguito de regulación
009a 13 20 93-3709 Pružina - Feder - Spring - Ressort - Resorte 4
009a 13 21 93-3740 Zvedák - Stössel - Plunger tappet - Poussoir - Botador 4
009a 13 21 93-3710 Zvedák - Stössel - Plunger tappet - Poussoir - Botador X
009a 13 22 93-3711 Vačkový hřídel - Nockenwelle - Camshaft - Arbre à cames - Árbol de levas 1
009a 13 23 93-3713 GUFERO 1 20x30x7 ČSN 02 9401.0
009a 13 24 93-3714 Středící víko - Zentrierdeckel - Centering cover - Couvercle de centrage - Tapa 1
de centar
009a 13 25 93-3715 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 6x16 ČSN 02 1207.52
009a 13 26 93-3716 Hrdlo přípojky - Zuleitungsstutzen - Fuel inlet neck - Tubulure d'alimentation - 2
Tubuladura de admisión
009a 13 27 93-3717 Příchytka - Schelle - Clamp - Attache - Sujectador 1
009a 13 28 93-3718 Šroub přípojky - Anschlusschraube - Connection bolt - Vis de la connexion - 1
Tornillo de la conexión
009a 13 29 93-3719 Příložka - Lasche - Shim - Cale - Cara 3
009a 13 30 93-3721 Hrdlo šroubení - Verschraubungsstutzen - Pipe union neck -Tubulure de 4
raccord - Tubuladura (racor de empalme)
009a 13 31 93-3726 Šroub - Schraube - Bolt - Vis - Tornillo 8
009a 13 32 93-3727 Dolní miska pružiny - Untere Federschale - Spring bottom cap - Cuvette 4
inférieure de resort - Resorte de platillo inferior
009a 13 43 93-3763 Vstřikovací jednotka kompletní - Vollst. Einspritzeiheit - Injection unit assy - 1
Pompe d'injection complet - Unidad de inyección completo
009a 13 45 97-1056 Ložisko - Lager - Bearing - Roulement - Cojinete 1 6305 A ČSN 02 4630
009a 13 46 97-2175 Kroužek - Ring - Ring - Anneau - Anillo 1 6x10 ČSN 02 9310.2
009a 13 47 97-2176 Kroužek - Ring - Ring - Anneau - Anillo 2 8x12 ČSN 02 9310.2
009a 13 48 97-2182 Těsnicí kroužek - Dichtungsring - Sealing ring - Bague d’étanchéité - Anillo de 4 12x16 ČSN 02 9310.2
junta
009a 13 49 97-2452 Šroub - Schraube - Bolt - Vis - Tornillo 1 6 ČSN 13 7993.92
009a 13 50 93-3712 Ložisko - Lager - Bearing - Roulement - Cojinete 1 NJ 204 E ČSN 02 4670
009a 13 51 97-4247 Kroužek - Ring - Ring - Anneau - Anillo 1 16x12 ČSN 02 9280.2
009a 13 52 97-4503 Kroužek - Ring - Ring - Anneau - Anillo 4 14x2 ČSN 02 9281.9
009a 13 54 99-3339 Šroub - Schraube - Bolt - Vis - Tornillo 3 M 6x14 ČSN 02 1207.55
009a 13 55 99-3801 Matice - Mutter - Nut - Ecrou - Tuerca 8 M 6 ČSN 02 1402.54
009a 13 57 99-4805 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 6 ČSN 02 1740.05
009a 13 58 99-8108 Pero - Feder - Key - Clavette - Chaveta 1 4x6,5 ČSN 30 1385.21

58
