Page 112 - Zetor UR III 7520-10540

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
131,134
57

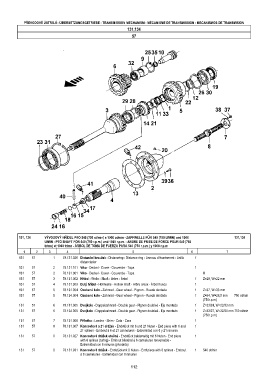

131, 134 VÝVODOVÝ HŘÍDEL PRO 540 (750 ot/min) a 1000 ot/min - ZAPFWELLE FÜR 540 (750 U/MIN) und 1000 131,134
U/MIN - PTO SHAFT FOR 540 (750 r.p.m.) and 1000 r.p.m. - ARBRE DE PRISE DE FORCE POUR 540 (750
tr/mn) et 1000 tr/mn - ÁRBOL DE TOMA DE FUERZA PARA 540 (750 r.p.m.) y 1000 r.p.m
1 2 3 4 5 6 7
131 57 1 78.121.026 Distanční kroužek - Distanzring - Distance ring - Anneau d’écartement - Anillo 1
distanciador
131 57 2 78.131.101 Víko - Deckel - Cover - Couvercle - Tapa 1
131 57 2 78.131.001 Víko - Deckel - Cover - Couvercle - Tapa X
131 57 3 78.131.002 Hřídel - Welle - Shaft - Arbre - Árbol 1 Z=28, W=22 mm
131 57 4 78.131.003 Dutý hřídel - Hohlwelle - Hollow shaft - Arbre creux - Árbol hueco 1
131 57 5 78.131.004 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada 1 Z=37, W=33 mm
131 57 5 78.134.004 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada 1 Z=34, W=28,5 mm 750 ot/min
(750r.p.m)
131 57 6 78.131.005 Dvojkolo - Doppelzahnrad - Double gear - Pignon doubleé - Eje montado 1 Z=33/24, W=22/33 mm
131 57 6 78.134.005 Dvojkolo - Doppelzahnrad - Double gear - Pignon doubleé - Eje montado 1 Z=33/27, W=22/30 mm 750 ot/min
(750r.p.m)
131 57 7 78.131.006 Příložka - Lasche - Shim - Cala - Cara 1
131 57 8 78.131.007 Koncovka 6 a 21 drážek - Endstück mit 6 und 21 Nuten - End piece with 6 and 1
21 splines - Embout á 6 et 21 cannelures - Extremidad con 6 y 21 ranuras
131 57 8 78.131.027 Koncovka 6 drážek otočná - Endstück beiderseitig mit 6 Nuten - End piece 1
with 6 splines (turing) - Embout bilatéral á 6 cannelures renversable -
Extremidad con 6 ranuras (pivotado)
131 57 8 78.131.031 Koncovka 8 drážek - Endstück mit 8 Nuten - End piece with 8 splines - Embout 1 540 ot/min
á 8 cannelures - Extremidad con 8 ranuras

112
