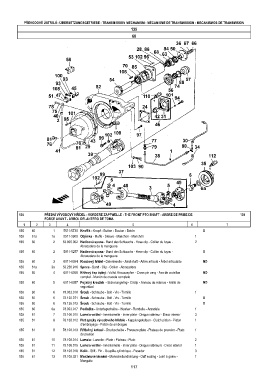

Page 117 - Zetor UR III 7520-10540
P. 117

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
                                                           135
                                                            60
















































         135         PŘEDNÍ VÝVODOVÝ HŘÍDEL - VORDERE ZAPFWELLE - THE FRONT PTO SHAFT - ARBRE DE PRISE DE   135
                     FORCE AVANT - ÁRBOL DELANTERO DE TOMA
           1     2     3       4                            5                         6               7
         135   60        1   5511-5730 Knoflík - Knopf - Button - Bouton - Botón           X
         135   61a      1a   5511-3908 Objímka - Muffe - Sleeve - Manchon - Manchón     1
         135   60        2   53.800.002 Hadicová spona - Band des Schlauchs - Hose clip - Collier du tuyau -  2
                                     Abrazadera de la manguera
         135   60        2   5911-5257 Hadicová spona - Band des Schlauchs - Hose clip - Collier du tuyau -  X
                                     Abrazadera de la manguera
         135   60        3   6011-6054 Kloubový hřídel - Gelenkwelle - Joint shaft - Arbre articulé - Árbol articulado  ND
         135   61a      3a   53.236.916 Spona - Band - Clip - Collier - Abrazadera
         135   60        4   6011-6056 Křížový čep úplný - Vollst. Kreuzzapfen - Cross pin assy - Axe de croisillon  ND
                                     complet - Munón de cruceta completo
         135   60        5   6011-6057 Pojistný kroužek  - Sicherungsring - Circlip - Anneau de retenue - Anillo de  ND
                                     seguridad
         135   60        6   78.003.018 Šroub - Schraube - Bolt - Vis - Tornillo        1
         135   60        6   78.135.071 Šroub - Schraube - Bolt - Vis - Tornillo           X
         135   60        6   78.135.073 Šroub - Schraube - Bolt - Vis - Tornillo           X
         135   60       6a   78.003.017 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1
         135   61        7   78.108.010 Lamela vnitřní - Innenlamelle - Inner plate - Disque intérieur - Disco interior  3
         135   61        8   78.108.012 Píst spojky vývodového hřídele - Kupplungskolben - Clutch piston - Piston  1
                                     d'embrayage - Pistón de embrague
         135   61        9   78.108.013 Přítlačný kotouč - Druckscheibe - Pressure plate - Plateau de pression - Plato  1
                                     de presión
         135   61       10   78.108.014 Lamela - Lamelle - Plate - Plateau - Plato      2
         135   61       11   78.108.015 Lamela vnitřní - Innenlamelle - Inner plate - Disque intérieure - Disco interior  1
         135   61       12   78.108.016 Kolík - Stift - Pin - Goupille cylindrique - Pasador  3
         135   61       13   78.108.021 Manžetové těsnění - Manschettendichtung - Cuff sealing - Joint á gaine -  1
                                     Manguito
                                                           117
   112   113   114   115   116   117   118   119   120   121   122
