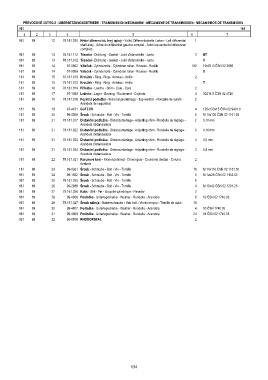

Page 134 - Zetor UR III 7520-10540
P. 134

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
         161                                                                                                161
           1     2     3       4                            5                         6               7
         161   69       12   78.161.020 Hřídel diferenciálu levý úplný - Vollst. Differentialwelle Linkes - Left differential  1
                                     shaft assy - Arbre du différentiel gauche complet - Árbol izquierda del diferencial
                                     completo
         161   69       13   78.161.112 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta  2  BT
         161   69       13   78.161.012 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta  X
         161   69       14     97-0962 Váleček - Zylinderrolle - Cylindrien roller - Roveau - Rodillo  192  10x25 III ČSN 02 3685
         161   69       14     97-0959 Váleček - Zylinderrolle - Cylindrien roller - Roveau - Rodillo  X
         161   69       15   10.161.013 Kroužek - Ring - Ring - Anneau - Anillo         2
         161   69       15   78.161.013 Kroužek - Ring - Ring - Anneau - Anillo            T
         161   69       16   78.161.014 Příložka - Lasche - Shim - Cale - Cara          2
         161   69       17     97-1390 Ložisko - Lager - Bearing - Roulement - Cojinete  4  30216 X ČSN 02 4720
         161   69       18   78.161.016 Pojistná podložka - Sicherungsunterlege - Tap washer - Rondelle de sureté -  2
                                     Arandela de seguridad
         161   69       19     97-4181 GUFERO                                           4  125x150x15 ČSN 02 9401.0
         161   69       20     99-0359 Šroub - Schraube - Bolt - Vis - Tornillo         6  M 14x120 ČSN 02 1101.55
         161   69       21   78.161.017 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage -  2  0,10 mm
                                     Arandela distanciadora
         161   69       21   78.161.022 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage -  6  0,16 mm
                                     Arandela distanciadora
         161   69       21   78.161.023 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage -  4  0,5 mm
                                     Arandela distanciadora
         161   69       21   78.161.024 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage -  2  0,8 mm
                                     Arandela distanciadora
         161   69       22   78.161.021 Korunové kolo - Kronenzahnrad - Crown gear - Couronne dentée - Corona  2
                                     dentada
         161   69       23     99-0361 Šroub - Schraube - Bolt - Vis - Tornillo        18  M  14x110 ČSN 02 1101.55
          161  69       24     99-1582 Šroub - Schraube - Bolt - Vis - Tornillo         6  M 14x28 ČSN 02 1103.55
          161  69       25   78.161.025 Šroub - Schraube - Bolt - Vis - Tornillo        6
          161  69       26     99-2988 Šroub - Schraube - Bolt - Vis - Tornillo         4  M 10x42 ČSN 02 1201.25
          161  69       27   78.161.026 Kolík - Stift - Pin - Goupille cylindrique - Pasador  2
          161  69       28     99-4608 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  6  12 ČSN 02 1740.00
          161  69       29   78.161.027 Šroub náboje - Nabenschraube - Hub bolt - Vis de moyeu - Tornillo de cubo  16
          161  69       30     99-4807 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  4  10 ČSN 1740.05
          161  69       31     99-4809 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  24  14 ČSN 02 1740.05
          161  69       32     90-5708 RHODORSEAL                                       2
