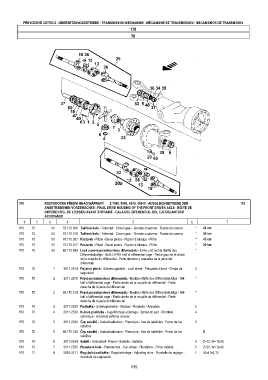

Page 135 - Zetor UR III 7520-10540

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
170
70

170 ROZVODOVKA PŘEDNÍ HNACÍ NÁPRAVY Z 7540, 8540, 9540, 10540 - AUSGLEICHGETRIEBE DER 170
ANGETRIEBENEN VORDERACHSE - FINAL DRIVE HOUSING OF THE FRONT DRIVEN AXLE - BÔITE DE
DIFFÉRENTIEL DE L'ESSIEU AVANT ENTRAINÉ - CAJA DEL DIFERENCIAL DEL EJE DELANTERO
ACCIONADO
1 2 3 4 5 6 7
170 70 00 78.170.006 Talířové kolo - Tellerrad - Crown gear - Grande couronne - Rueda de corona * 40 km
170 70 00 78.170.016 Talířové kolo - Tellerrad - Crown gear - Grande couronne - Rueda de corona * 30 km
170 70 00 78.170.007 Pastorek - Ritzel - Bevel pinion - Pignon d'attaque - Piňón * 40 km
170 70 00 78.170.017 Pastorek - Ritzel - Bevel pinion - Pignon d'attaque - Piňón * 30 km
170 70 00 88.170.999 Levá a pravá polovina klece diferenciálu - Linke und rechte Hälfte des *
Differentialkäfigs - Both LH-RH half of differential cage - Partie gauche et droite
de la coquille du différentiel - Parte derecha y izquierda de la jaula del
diferencial
170 70 1 3011-2514 Pojistný plech - Sicherungsblech - Lock sheet - Plaquette d'arret - Chapa de 4
seguridad
170 70 2 3011-2515 Pravá polovina klece diferenciálu - Rechte Hälfte des Differentialkäfigs - RH- *
half of differential cage - Partie droite de la coquille du différentiel - Parte
derecha de la jaula del diferencial
170 70 2 88.170.124 Pravá polovina klece diferenciálu - Rechte Hälfte des Differentialkäfigs - RH- *
half of differential cage - Partie droite de la coquille du différentiel - Parte
derecha de la jaula del diferencial
170 70 3 3011-2520 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2
170 70 4 3011-2529 Kulová podložka - Kugelförmige unterlege - Spherical pad - Rondelle 4
sphérique - Arandela esférica circular
170 70 5 3011-2530 Čep satelitů - Umlaufradbolzen - Planet pin - Axe de satellites - Perno de los 2
satélites
170 70 5 88.170.125 Čep satelitů - Umlaufradbolzen - Planet pin - Axe de satellites - Perno de los X
satélites
170 70 6 3011-2534 Satelit - Umlaufrad - Planet - Satellite - Satélite 4 Z=12, W=19,43
170 70 7 3011-2535 Planetové kolo - Planetenrad - Sun wheel - Planétaire - Piňon satélite 2 Z=20, W=19,43
170 71 8 5045-3121 Regulační podložka - Regelunterlage - Adjusting shim - Rondelle de réglage - 1 40x47x0,10
Arandela de regulación

135
