Page 144 - Zetor UR III 7520-10540
P. 144

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
                                                           172b
                                                           75

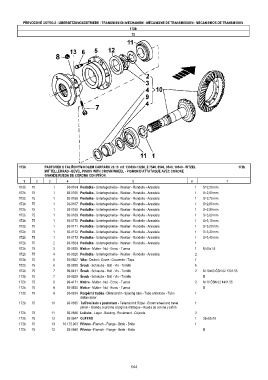

         172b        PASTOREK S TALÍŘOVÝM KOLEM CARRARO 20.19  ref. 130590-13280, Z 7540, 8540, 9540, 10540 - RITZEL  172b
                     MIT TELLERRAD - BEVEL PINION WITH CROVN WHEEL - PIGNON D’ATTATAQUE AVEC CORONE
                     GRANDE RUEDA DE CORONA CON PIŇON
           1     2     3       4                            5                         6               7
         172b  75        1     93-0164 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  S=2,50 mm
         172b  75        1     93-0165 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  S=2,60 mm
         172b  75        1     93-0166 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  S=2,70 mm
         172b  75        1     93-0167 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  S=2,80 mm
         172b  75        1     93-0168 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  S=2,90-mm
         172b  75        1     93-0169 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  S=3,00 mm
         172b  75        1     93-0170 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  S=3,10 mm
         172b  75        1     93-0171 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  S=3,20 mm
         172b  75        1     93-0172 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  S=3,30 mm
         172b  75        1     93-0173 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  S=3,40 mm
         172b  75        2     93-0824 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1
         172b  75        3     93-0825 Matice - Mutter - Nut - Ecrou - Tuerca           1  M 40x1,5
         172b  75        4     93-0826 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  2
         172b  75        5     93-0827 Víko - Deckel - Cover - Couvercle - Tapa         1
         172b  75        6     93-0828 Šroub - Schraube - Bolt - Vis - Tornillo         6
         172b  75        7     99-8431 Šroub - Schraube - Bolt - Vis - Tornillo         2  M 10x60 ČSN 02 1201.55
         172b  75        7     93-0829 Šroub - Schraube - Bolt - Vis - Tornillo            X
         172b  75        8     99-4171 Matice - Mutter - Nut - Ecrou - Tuerca           2  M 10 ČSN 02 1401.55
         172b  75        8     93-0830 Matice - Mutter - Nut - Ecrou - Tuerca              X
         172b  75        9     93-0834 Rozpěrná trubka - Distanzrohr - Spacing tube - Tube entretoise - Tubo  1
                                     distanciador
         172b  75       10     93-0835 Talířové kolo s pastorkem - Tellerrad mit Ritzel - Crown wheel and bevel  1
                                     pinion - Grande couronne et pignon d'attaque - Rueda de corona y piňón
         172b  75       11     93-0846 Ložisko - Lager - Bearing - Roulement - Cojinete  2
         172b  75       12     93-0847 GUFERO                                           1  35x52x16
         172b  75       13   10.172.903 Příruba - Flansch - Flange - Bride - Brida      1
         172b  75       13     93-0848 Příruba - Flansch - Flange - Bride - Brida          X








                                                           144
   139   140   141   142   143   144   145   146   147   148   149
