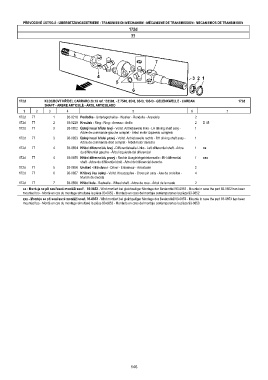

Page 146 - Zetor UR III 7520-10540
P. 146
PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
172d
77
172d KLOUBOVÝ HŘÍDEL CARRARO 20.19 ref. 132380, - Z 7540, 8540, 9540, 10540 - GELENKWELLE - CARDAN 172d
SHAFT - ARBRE ARTICULÉ - ÁROL ARTICULADO
1 2 3 4 5 6 7
172d 77 1 93-0216 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 2
172d 77 2 93-0229 Krouek - Ring - Ring - Anneau - Anillo 2 D 45
172d 77 3 93-0852 Úplný hnací hřídel levý - Vollst. Antriebswelle links - LH driving shaft assy - 1
Arbre de commande gauche complet - Árbol motor izquierdo completo
172d 77 3 93-0853 Úplný hnací hřídel pravý - Vollst. Antriebswelle rechts - RH driving shaft assy - 1
Arbre de commande droit complet - Árbol motor derecho
172d 77 4 93-0854 Hřídel diferenciálu levý - Differentialwelle Links - Left differential shaft - Arbre 1 xx
du différentiel gauche - Árbol izquierda del diferencial
172d 77 4 93-0855 Hřídel diferenciálu pravý - Rechte Ausgleichgetriebe-welle - RH differential 1 xxx
shaft - Arbre du différentiel droit - Árbol del diferencial derecho
172d 77 5 93-0856 Unáeč - Mitnehmer - Driver - Entraineur - Arrastador 2
172d 77 6 93-0857 Kříový čep úplný - Vollst. Kreuzzapfen - Cross pin assy - Axe de croisillon - 4
Munón de cruceta
172d 77 7 93-0858 Hřídel kola - Radwelle - Wheel shaft - Arbre de roue - Árbol de la rueda 2
xx - Montuje se při současné montái souč. 93-0852 - Wird montiert bei gleichzeitiger Montage der Bestandteil 93-0852 - Mounte in case the part 93-0852 has been
mounted too - Monté en cas du montage simultané la piéce 93-0852 - Montado en caso del montaje contemporaneo la piéza 93-0852
xxx - Montuje se při současné montái souč. 93-0853 - Wird montiert bei gleichzeitiger Montage der Bestandteil 93-0853 - Mounte in case the part 93-0853 has been
mounted too - Monté en cas du montage simultané la piéce 93-0853 - Montado en caso del montaje contemporaneo la piéza 93-0853
146
