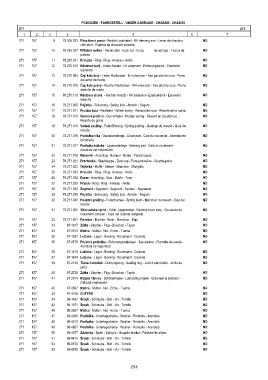

Page 253 - Zetor UR III 7520-10540
P. 253
PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
271 271
1 2 3 4 5 6 7
271 157 9 78.205.023 Páka řízení pravá - Rechte Lenkhebel - RH steering arm - Levier de direction, ND
côté droit - Palanca de dirección derecha
271 157 10 78.205.027 Přítažná matice - Klemmutter - Lock nut - Ecrou de serrage - Tuerca de ND
presión
271 157 11 78.205.031 Kroužek - Ring - Ring - Anneau - Anillo ND
271 157 12 78.270.010 Nástavec levý - Linker Ansatz - LH extension - Embout gauche - Extensión ND
izquierda
271 157 13 78.270.060 Čep kola levý - Linker Radbolzen - LH wheel pin - Axe gauche de roue - Perno ND
izquierdo de rueda
271 157 14 78.270.070 Čep kola pravý - Rechter Radbolzen - RH wheel pin - Axe droit de roue - Perno ND
derecho de rueda
271 157 15 78.270.110 Nástavec pravý - Rechter Ansatz - RH extension -Embout droit - Extensión ND
derecha
271 157 16 78.271.008 Pojistka - Sicherung - Safety lock - Arretoir - Seguro ND
271 157 17 78.271.011 Pružina kola - Radfeder - Wheel spring - Ressort de roue - Resorte de la rueda ND
271 157 18 78.271.012 Gumová pružina - Gummifeder - Rubber spring - Ressort en caoutchouc - ND
Resorte de goma
271 157 19 78.271.013 Vedení pružiny - Federführung - Spring guiding - Guidage du ressort - Guía del ND
resorte
271 157 20 78.271.016 Podložka víka - Deckelunterlege - Cover pad - Cale du couvercle - Arandela de ND
la cubierta
271 157 21 78.271.017 Podložka ložiska - Lagerunterlege - Bearing pad - Cale du roulement - ND
Arandela del rodamiento
271 157 22 78.271.018 Nárazník - Anschlag - Bumper - Butée - Parachoques ND
271 157 23 78.271.021 Prachovka - Staubkappe - Dust cap - Pare-poussière - Guarda-polvo ND
271 157 24 78.271.022 Objímka - Muffe - Sleeve - Manchon - Manguito ND
271 157 25 78.271.023 Kroužek - Ring - Ring - Anneau - Anillo ND
271 157 26 78.271.032 Doraz - Anschlag - Stop - Butée - Tope ND
271 157 27 78.271.033 Prsten - Ring - Ring - Anneau - Anillo ND
271 157 28 78.271.034 Segment - Segment - Segment - Secteur - Segmento ND
271 157 29 78.271.035 Pojistka - Sicherung - Safety lock - Arretoir - Seguro ND
271 157 30 78.271.040 Pouzdro pružiny - Federbuchse - Spring bush - Manchon du ressort - Buje del ND
resorte
271 157 31 78.271.050 Víko ložiska úplné - Vollst. Lagerdeckel - Bearing cover assy - Couvercle de ND
roulement complet - Tapa del cojinete completa
271 157 32 78.271.901 Pouzdro - Buchse - Bush - Manchon - Buje ND
271 157 33 95-1817 Zátka - Stopfen - Plug - Bouchon - Tapón ND
271 157 34 97-0704 Matice - Mutter - Nut - Ecrou - Tuerca ND
271 157 38 97-1537 Ložisko - Lager - Bearing - Roulement - Cojinete ND
271 157 35 97-0735 Pojistná podložka - Sicherungsunterlege - Tap washer - Rondelle de sureté - ND
Arandela de seguridad
271 157 36 97-1416 Ložisko - Lager - Bearing - Roulement - Cojinete ND
271 157 37 97-1429 Ložisko - Lager - Bearing - Roulement - Cojinete ND
271 157 39 97-2143 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de ND
junta
271 157 40 97-2725 Zátka - Stopfen - Plug - Bouchon - Tapón ND
271 157 41 97-2814 Mazací hlavice - Schmiernippel - Lubricating nipple - Graisseur à pression - ND
Cabezal engrasador
271 157 42 97-3637 Matice - Mutter - Nut - Ecrou - Tuerca ND
271 157 43 97-4158 GUFERO ND
271 157 44 99-1467 Šroub - Schraube - Bolt - Vis - Tornillo ND
271 157 45 99-1971 Šroub - Schraube - Bolt - Vis - Tornillo ND
271 157 46 99-3607 Matice - Mutter - Nut - Ecrou - Tuerca ND
271 157 47 99-4306 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela ND
271 157 48 99-4513 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela ND
271 157 49 99-4807 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela ND
271 157 50 99-4977 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas ND
271 157 51 99-8415 Šroub - Schraube - Bolt - Vis - Tornillo ND
271 157 52 99-8573 Šroub - Schraube - Bolt - Vis - Tornillo ND
271 157 53 99-8576 Šroub - Schraube - Bolt - Vis - Tornillo ND
253
