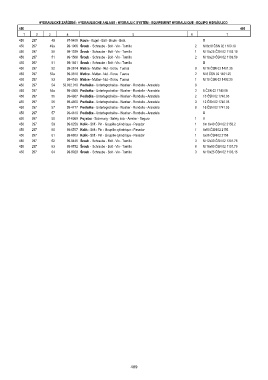

Page 409 - Zetor UR III 7520-10540
P. 409

HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
         450                                                                                                450
           1     2     3       4                            5                         6               7
         450   297      49     97-5405 Koule - Kugel - Ball - Boule - Bola                 X
         450   297     49a     99-1006 Šroub -  Schraube - Bolt - Vis - Tornillo        2  M 8x18 ČSN 02 1103.19
         450   297      50     99-1029 Šroub -  Schraube - Bolt - Vis - Tornillo        1  M 10x25 ČSN 02 1103.19
         450   297      51     99-1568 Šroub -  Schraube - Bolt - Vis - Tornillo        2  M 10x20 ČSN 02 1103.59
         450   297      51     99-1561 Šroub -  Schraube - Bolt - Vis - Tornillo           X
         450   297      52     99-3614 Matice - Mutter - Nut - Ecrou  Tuerca            8  M 16 ČSN 02 1401.25
         450   297     52a     99-3610 Matice - Mutter - Nut - Ecrou  Tuerca            2  M 8 ČSN 02 1401.25
         450   297      53     99-4165 Matice - Mutter - Nut - Ecrou  Tuerca            1  M 10 ČSN 02 1492.25
         450   297      54   53.002.018 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  8
         450   297     54a     99-4506 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  2  8 ČSN 02 1740.09
         450   297      55     99-4807 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  2  10 ČSN 02 1740.05
         450   297      56     99-4808 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  3  12 ČSN 02 1740.05
         450   297      57     99-4777 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  8  16 ČSN 02 1741.05
         450   297      57     99-4810 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  X
         450   297      58     97-6069 Pojistka - Sicherung - Safety lock - Arretoir - Seguro  1  8
         450   297      59     99-6258 Kolík - Stift - Pin - Goupille cylindrique - Pasador  1  6m 6x40 ČSN 02 2150.2
         450   297      60     99-6707 Kolík - Stift - Pin - Goupille cylindrique - Pasador  1  8x50 ČSN 02 2156
         450   297      61     99-6803 Kolík - Stift - Pin - Goupille cylindrique - Pasador  1  6x36 ČSN 02 2156
         450   297      62     99-8445 Šroub -  Schraube - Bolt - Vis - Tornillo        3  M 12x30 ČSN 02 1201.75
         450   297      63     99-8752 Šroub -  Schraube - Bolt - Vis - Tornillo        8  M 16x50 ČSN 02 1101.79
         450   297      64     99-9029 Šroub -  Schraube - Bolt - Vis - Tornillo        3  M 10x25 ČSN 02 1103.15

























































                                                           409
   404   405   406   407   408   409   410   411   412   413   414
