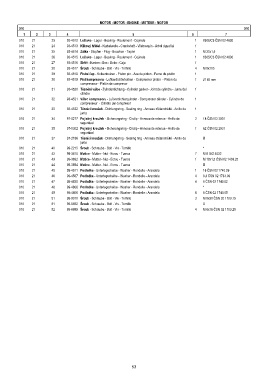

Page 53 - Zetor UR III 7520-10540
P. 53

MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
         010                                                                                                 010
           1     2     3       4                            5                         6              7
         010   21       23     93-4512 Ložisko - Lager - Bearing - Roulement - Cojinete  1  6306/C3 ČSN 02 4630
         010   21       24     93-4513 Klikový hřídel - Kurbelwelle - Crankshaft - Vilebrequin - Árbol cigueňal  1
         010   21       25     93-4514 Zátka - Stopfen - Plug - Bouchon - Tapón         1  M 35x1,5
         010   21       26     93-4515 Ložisko - Lager - Bearing - Roulement - Cojinete  1  6305/C3 ČSN 02 4630
         010   21       27     93-4516 Skříň - Kasten - Box - Boite - Caja              1
         010   21       28     93-4517 Šroub - Schraube - Bolt - Vis - Tornillo         4  M 8x105
         010   21       29     93-4518 Pístní čep - Kolbenbolzen - Piston pin - Axe de piston - Perno de pistón  1
         010   21       30     93-4519 Píst kompresoru - Luftverdichterkolben - Compressor piston  - Piston du  1  ∅ 65 mm
                                     compresseur - Pistón de compresor
         010   21       31     93-4520 Těsnění válce - Zylinderdichtung - Cylinder gasket - Joint de cylindre - Junta del  1
                                     cilindro
         010   21       32     93-4521 Válec kompresoru - Luftverdichterzylinder - Compressor cilinder - Cylindre de  1
                                     compresseur  - Cilindro del compresor
         010   21       33     93-4522 Těsnící kroužek - Dichtungsring - Sealing ring - Anneau d’étanchéité - Anillo de  1
                                     junta
         010   21       34     97-0277 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  2  18 ČSN 02 2931
                                     seguridad
         010   21       35     97-0302 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  62 ČSN 02 2931
                                     seguridad
         010   21       37     97-2186 Těsnící kroužek - Dichtungsring - Sealing ring - Anneau d’étanchéité - Anillo de  X
                                     junta
         010   21       40     99-2215 Šroub - Schraube - Bolt - Vis - Tornillo            *
         010   21       42     99-3610 Matice - Mutter - Nut - Ecrou - Tuerca           7  M 8 ISO 4032
         010   21       43     99-3692 Matice - Mutter - Nut - Ecrou - Tuerca           1  M 18x1,5 ČSN 02 1403.25
         010   21       44     99-3694 Matice - Mutter - Nut - Ecrou - Tuerca              X
         010   21       45     99-4511 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  18 ČSN 02 1740.09
         010   21       46     99-4567 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  4  8,4 ČSN 02 1733.09
         010   21       47     99-4628 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  4  6 ČSN 02 1740.02
         010   21       48     99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  *
         010   21       49     99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  6  8 ČSN 02 1740.05
         010   21       51     99-9010 Šroub - Schraube - Bolt - Vis - Tornillo         3  M 8x30 ČSN 02 1103.15
         010   21       51     99-8652 Šroub - Schraube - Bolt - Vis - Tornillo            X
          010  21       52     99-8989 Šroub - Schraube - Bolt - Vis - Tornillo         4  M 6x16 ČSN 02 1103.25
