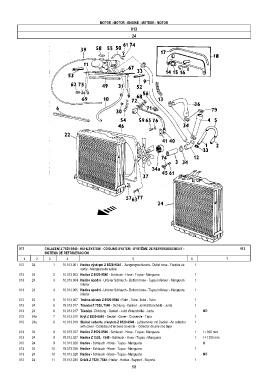

Page 58 - Zetor UR III 7520-10540
P. 58

MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
                                                           013
                                                            24

























































         013         CHLAZENÍ Z 7520-9540 - KÜHLSYSTEM - COOLING SYSTÉM - SYSTÈME DE REFROIDISSEMENT -      013
                     SISTEMA DE REFRIGERACIÓN
           1     2     3       4                            5                         6               7
         013   24        1   10.013.001 Hadice výstupní Z 8520-9540 -  Ausgangsschlauch - Outlet hose - Flexible de  1
                                     sortie - Manguera de salida
         013   24        2   10.013.003 Hadice Z 8520-9540 - Schlauch - Hose - Tuyau - Manguera  1
         013   24        3   10.013.004 Hadice spodní - Unterer Schlauch - Bottom hose - Tuyau inférieur - Manguera  1
                                     inferior
         013   24        4   10.013.005 Hadice spodní - Unterer Schlauch - Bottom hose - Tuyau inférieur - Manguera  1
                                     inferior
         013   24        5   10.013.007 Trubka-oblouk Z 8520-9540 - Rohr - Tube -Tube - Tubo  1
         013   24        6   78.013.017 Těsnění Z 7520, 7540 - Dichtung - Gasket - Joint d’étanchéité - Junta  1
         013   24        6   10.013.017 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta  ND
         013   24a       7   10.013.018 Kryt Z 8520-9540 - Deckel - Cover - Couvercle - Tapa  1
         013   24a       8   10.013.019 Sběrač vzduchu s krytem Z 8520-9540 - Luftsammler mit Deckel - Air collector  1
                                     with cover - Collecteur d’air avec covercle -  Colector de aire noc tapa
         013   24        9   10.013.027 Hadice Z 8520-9540 - Schlauch - Hose - Tuyau - Manguera  1  l = 800 mm
         013   24        9   78.013.027 Hadice Z 7520,  7540 - Schlauch - Hose - Tuyau - Manguera  1  l = 1200 mm
         013   24        9   10.013.026 Hadice - Schlauch - Hose - Tuyau - Manguera        X
         013   24       10   78.013.028 Hadice - Schlauch - Hose - Tuyau - Manguera     1
         013   24       10   10.013.028 Hadice - Schlauch - Hose - Tuyau - Manguera        ND
         013   24       11   78.013.030 Držák Z 7520, 7540 - Halter - Holder - Support - Soporte  1
                                                            58
   53   54   55   56   57   58   59   60   61   62   63
