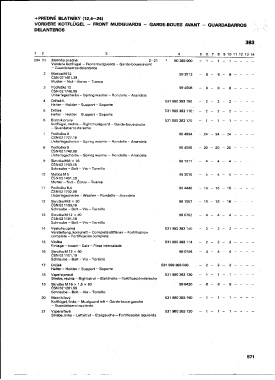

Page 575 - Zetor 8111

+PREDNÉ BLATNíKY (12,4-24)
VORDERE KOTFLUGEL - FRONT MUDGUARDS - GARDE-BOU ES AVANT - GUARDABARROS
DELANTEROS

383

2 3
4
5 6 7 8 9 10 11 12 13 14
*
204 (1)
Blatníky predné 2-21
80383000 1 - 1 -
Vordere KotflGgel - Front mudguards - Garde-boues avant
- Guardabarros delanteros
2 Matiea M 12 993512
-8-8-8----
CSN021401.29
Mutter - Nut - Écrou - Tuerea
3 Podložka 12 99 4508
-8-8-8----
CSN 021740.09
Unterlegscheibe - Spring washer - Rondelle - Arandela
4 Držiakll. 531980383150 2 2
2----
Ha!ter - Holder - Support - Soporte
5 Držiak 531 980383 110 - -22-2----
Ha!ter - Holder - Support - Sop'orte
6 Blatnik pravý 531 980383 170 1 -
Kotflugel, rechts - Rightmudguard - Garde-bouedroite
- Guardabarro derecho
7 Podložka 9 99 4834 - 24 - 24 - 24 -- - - -
CSN 021727.19
Unterlegscheibe - Spring washer - Rondelle - Arandela
8 Podložka 8 994506 - 20 - 20 - 20 - - - -
CSN021740.09
Unterlegscheibe - Spring washer - Rondelle - Arandela
9 SkrutkaM8x16 991011 -4-4-4-----
CSN021103.19
Schraube - Bolt - Vis - Torni!lo
10 MaticaM8 993510 -4-4-4----
CSN02 1401.29
Mutter - Nut - Écrou - Tuerca
11 Podložka8,4 994440 - 16 - 16 - 16 - - - -
CSN02 1702.09
Unterlegscheibe - Washer - Rondel!e - Arandela
12 Skrutka M 8 x 20 99 1001 - 16 - 16 - 16 - - - -
CSN021103.19
Schraube - Bolt - Vis - Torni!lo
13 Skrutka M 12 x 40 99 0702 -4-4-4-----
CSN021101.19
Schraube - Bolt - Vis - Tornillo
-2-2-2----
14 Výstuha úplná 531 980383 140
Versteifung, komplett - Complete stiffener - Fortification
com plete - Fortificación completa
15 Vložka 531900 383114 - 2 - 2 2
Einlage - Insert - Cale - Piezaintercalada
16 Skrutka M 12 x 50 99 0704 - 4 - 4 4
CSN021101.19
Schraube - Bolt - Vis - Tornillo
2 - 2 2
17 Držiak 531988 383 030
Halter - Holder - Support - Soporte
1 -
18 Vzpera pravá 531 980 383 130
Strebe, rechts- Rightstrut - Etai droite - Fortificaciónderecha
- 8 - 8 8
19 Skrutka M 16 x 1,5 x 60 99 8420
CSN021201.55
Schraube - Bolt - Vis "- Tornillo
1-1-1----·
20 Blatníkravý 531980383 160
Kotflugel, links - Mudguard left - Garde-boue gauche
- Guardabarro' izquierdo
-1-1-1----
21 Vzpera'ravá 531 980383120
Strebe, links - Leftstrut - Etai gauche - Fortificación izquierda

571
