EURO II                         MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR                     1000.6.WT1E
                                                           3V6
                                                           3V6a

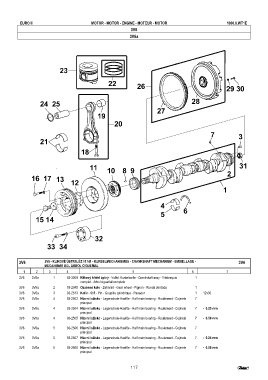

         3V6         3V6 - KLIKOVÉ ÚSTROJÍ Z 11741 - KURBELMECHANISMUS - CRANKSHAFT MECHANISM - EMBIELLAGE -  3V6
                     MECANISMO DEL ÁRBOL CIGUENAL
           1     2     3       4                            5                         6               7
          3V6  3V6a      1     93-3009 Klikový hřídel úplný - Vollst. Kurbelwelle - Crankshaft assy - Vilebrequin  1
                                     complet - Árbol cigueňal completo
          3V6  3V6a      2     93-2045 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada  1
          3V6  3V6a      3     93-2513 Kolík - Stift - Pin - Goupille cylindrique - Pasador  1  12x35
          3V6  3V6a      4     93-2503 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete  7
                                     principal
          3V6  3V6a      4     93-2504 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete  7  -  0.25 mm
                                     principal
          3V6  3V6a      4     93-2505 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete  7  -  0.50 mm
                                     principal
          3V6  3V6a      5     93-2506 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete  7
                                     principal
          3V6  3V6a      5     93-2507 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete  7  -  0.25 mm
                                     principal
          3V6  3V6a      5     93-2508 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete  7  -  0.50 mm
                                     principal
