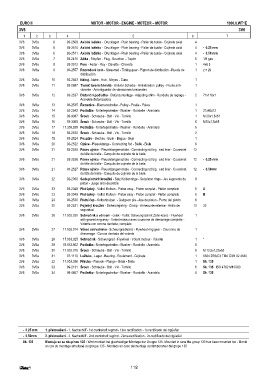

Page 118 - Zetor Forterra II 8641-11741
P. 118

EURO II                        MOTOR - MOTOR - ENGINE - MOTEUR – MOTOR                      1000.6.WT1E
         3V6                                                                                               3V6
           1     2     3       4                            5                         6               7
          3V6  3V6a      6     93-2509 Axiální ložisko -  Drucklager - Plain bearing - Palier de butée - Cojinete axial  4
          3V6  3V6a      6     93-2510 Axiální ložisko -  Drucklager - Plain bearing - Palier de butée - Cojinete axial  4  -  0.25 mm
          3V6  3V6a      6     93-2511 Axiální ložisko -  Drucklager - Plain bearing - Palier de butée - Cojinete axial  4  -  0.50 mm
          3V6  3V6a      7     93-2410 Zátka - Stopfen - Plug - Bouchon – Tapón         6  1/8 gas
          3V6  3V6a      8     93-2512 Pero - Feder - Key - Clavette - Chaveta          1  4x6.5
          3V6  3V6a      9     93-2557 Rozvodové kolo - Steuerrad - Timing gear - Pignon de distribution - Rueda de  1  z = 29
                                     distribución
          3V6  3V6a     10     93-2553 Náboj - Nabe - Hub - Moyeu - Cubo                1
          3V6  3V6a     11     93-2687 Tlumič torsních kmitů - Antivibr.Scheibe - Antivibration  pulley - Poulie anti-  1
                                     vibrante - Amortiguador de vibraciones torsionales
          3V6  3V6a     12     93-2537 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage -  2  71x110x1
                                     Arandela distanciadora
          3V6  3V6a     13     93-2535 Řemenice - Riemenscheibe - Pulley - Poulie - Polea  1
          3V6  3V6a     14     93-2542 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  21x60x12
          3V6  3V6a     15     99-9087 Šroub - Schraube - Bolt - Vis - Tornillo         1  M 20x1.5x51
          3V6  3V6a     16     93-3069 Šroub - Schraube - Bolt - Vis - Tornillo         6  M10x1,5x65
          3V6  3V6a     17   17.359.929 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  6
          3V6  3V6a     18     93-2523 Šroub - Schraube - Bolt - Vis - Tornillo         2
          3V6  3V6a     19     93-2524 Pouzdro - Buchse - Bush - Bague - Buje           1
          3V6  3V6a     20     93-2522 Ojnice - Pleuelstange - Connecting fod - Bielle - Biela  6
          3V6  3V6a     21     93-2525 Pánev ojnice - Pleuelstangenschale - Connecting rod big   end liner - Coussinet  12
                                     de tête de bielle - Casquilo de cojinete de la biela
          3V6  3V6a     21     93-2526 Pánev ojnice - Pleuelstangenschale - Connecting rod big   end liner - Coussinet  12  -  0.25 mm
                                     de tête de bielle - Casquilo de cojinete de la biela
          3V6  3V6a     21     93-2527 Pánev ojnice - Pleuelstangenschale - Connecting rod big   end liner - Coussinet  12  -  0.50mm
                                     de tête de bielle - Casquilo de cojinete de la biela
          3V6  3V6a     22     93-2050 Sada pístních kroužků - Satz Kolbenringe - Set piston rings - Jeu segments de  6
                                     piston - Juego aros de pistón
          3V6  3V6a     23     93-2048 Píst úplný - Vollst. Kolben - Piston assy - Piston complet - Pistón completo  6  A
          3V6  3V6a     23     93-2049 Píst úplný - Vollst. Kolben - Piston assy - Piston complet - Pistón completo  6  B
          3V6  3V6a     24     93-2530 Pístní čep - Kolbenbolzen  - Gudgeon pin - Axe de piston - Perno del pistón  6
          3V6  3V6a     25     93-2531 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  12  35
                                     seguridad
          3V6  3V6a     26   17.003.020 Setrvačník s věncem - celek - Vollst. Schwungrad mit Zahn-kranz - Flywheel  1
                                     with geared ring assy - Volant moteur avec couronne de démarrage compléte -
                                     Volante con corona dentada, completo
          3V6  3V6a     27   17.003.014 Věnec setrvačníku - Schwungradkranz - Flywheel ring gear - Couronne de  1
                                     démarrage - Corona dentada del volante
          3V6  3V6a     28   17.003.025 Setrvačník - Schwungrad - Flywheel - Volant moteur - Volante  1  *
          3V6  3V6a     29   78.153.902 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  6
          3V6  3V6a     30   17.003.015 Šroub - Schraube - Bolt - Vis - Tornillo        6  M 12,5x1,25x55
          3V6  3V6a     31     97-1110 Ložisko - Lager - Bearing - Roulement - Cojinete  1  6304 2RS/C3 TMA ČSN 02 4640
          3V6  3V6a     32   17.003.026 Příruba - Flansch - Flange - Brida - Bride      1  Sk. 135
          3V6  3V6a     33     99-2131 Šroub - Schraube - Bolt - Vis - Tornillo         6  Sk. 135   ISO 4762 M10X80
          3V6  3V6a     34     99-4807 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  6  Sk. 135














           -  0.25 mm  1. přebroušení - 1. Nachschliff - 1st crankshaft regrind - 1ére rectification - 1o rectificado del cigüeňal
           -  0.50mm  2. přebroušení - 2. Nachschliff - 2nd crankshaft regrind - 2éme rectification - 2o.rectificado del cigüeňal
           Sk. 135   Montuje se se skupinou 135 - Wird montiert bei gleichzeitiger Montage der Gruppe 135- Mounted in case the group 135 has been mounted too - Monté
                     en cas du montage simultané du groupe 135 - Montado en caso del montaje contémporaneo del grupo 135




                                                           118
