Page 132 - Zetor Forterra II 8641-11741
P. 132

EURO II                        MOTOR - MOTOR – ENGINE - MOTEUR – MOTOR                      1000.6.WT1E
                                                           9aV6
                                                           9aV6

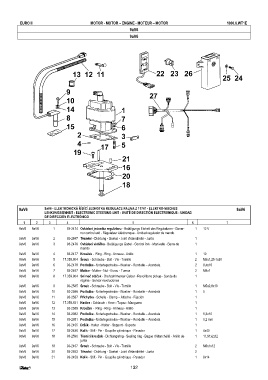

         9aV6        9aV6 - ELEKTRONICKÁ ŘÍDÍCÍ JEDNOTKA REGULACE PALIVA Z 11741 - ELEKTRO-NISCHES        9aV6
                     LENKUNGSEINHEIT - ELECTRONIC STEERING UNIT - UNITÉ DE DIRECTIÓN ELECTRONIQUE - UNIDAD
                     DE DIRECCIÓN ELECTRÓNICO
           1     2     3       4                            5                         6               7
          9aV6  9aV6     1     93-2474 Ovládací jednotka regulátoru - Betätigungs Einheit des Regulatoren - Gover-  1  12 V
                                     nor control unit - Régulateur éléctromque - Unidad regulador de mando
          9aV6  9aV6     2     93-2847 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta  1
          9aV6  9aV6     3     93-2476 Ovládací vidlička - Betätigungs Gabel - Control fork - Manivelle - Barra de  1
                                     mando
          9aV6  9aV6     4     93-2477 Kroužek -  Ring - Ring - Anneau - Anillo         1  10
          9aV6  9aV6     5   17.359.904 Šroub - Schraube - Bolt - Vis - Tornillo        2  M8x1,25-1x30
          9aV6  9aV6     6     93-2479 Podložka - Unterlegscheibe - Washer - Rondelle – Arandela  2  8,4x16
          9aV6  9aV6     7     93-2467 Matice - Mutter - Nut - Ecrou - Tuerca           2  M8x1
          9aV6  9aV6     8   17.359.904 Snímač otáček - Drehzahlmesser Geber - Revolitions pickup - Sonde du  1
                                     régime - Sensor revoluciones
          9aV6  9aV6     9     93-2585 Šroub - Schraube - Bolt - Vis - Tornillo         1  M5x0,8x10
          9aV6  9aV6    10     93-2586 Podložka - Unterlegscheibe - Washer - Rondelle – Arandela  1  5
          9aV6  9aV6    11     93-2587 Příchytka - Schelle - Clamp – Attache - Fijación  1
          9aV6  9aV6    12   17.359.931 Hadice - Schlauch - Hose - Tuyau - Manguera     1
          9aV6  9aV6    13     93-2589 Kroužek -  Ring - Ring - Anneau - Anillo         1
          9aV6  9aV6    14     93-2982 Podložka - Unterlegscheibe - Washer - Rondelle – Arandela  1  5,3x10
          9aV6  9aV6    15     93-2951 Podložka - Unterlegscheibe - Washer - Rondelle – Arandela  1  0,2 mm
          9aV6  9aV6    16     93-2455 Držák - Halter - Holter - Support - Soporte      1
          9aV6  9aV6    17     93-2456 Kolík - Stift - Pin - Goupille cylindrique - Pasador  1  4x40
          9aV6  9aV6    18     93-2590 Těsnící kroužek - Dichtungsring - Sealing ring - Bague d’étanchéité - Anillo de  1  11,91x2,62
                                     junta
          9aV6  9aV6    19     93-2457 Šroub - Schraube - Bolt - Vis - Tornillo         2  M6x1x12
          9aV6  9aV6    20     93-2853 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta  2
          9aV6  9aV6    21     93-2459 Kolík - Stift - Pin - Goupille cylindrique - Pasador  1  8x14

                                                           132
