Page 135 - Zetor Forterra II 8641-11741

EURO II MOTOR - MOTOR – ENGINE - MOTEUR – MOTOR 1000.6.WT1E
13V6
13V6

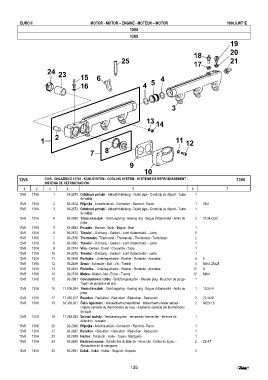

13V6 13V6 - CHLAZENÍ Z 11741 - KÜHLSYSTEM - COOLING SYSTEM - SYSTÈME DE REFROIDISSEMENT - 13V6
SISTEMA DE REFRIGERACIÓN
1 2 3 4 5 6 7
13V6 13V6 1 93-2670 Odtokové potrubí - Ablaufrohrleitung - Outlet pipe - Conduite de départ - Turbo 1
de salida
13V6 13V6 2 93-3874 Přípojka - Anschlusstück - Connector - Raccord - Racor 1 28x1
13V6 13V6 3 93-2672 Odtokové potrubí - Ablaufrohrleitung - Outlet pipe - Conduite de départ - Turbo 1
de salida
13V6 13V6 4 93-2682 Těsnicí kroužek - Dichtungsring - Sealing ring - Bague d’étanchéité - Anillo de 2 31,34x3,53
junta
13V6 13V6 5 93-2684 Pouzdro - Buchse - Bush - Bague - Buje 1
13V6 13V6 6 93-2673 Těsnění – Dichtung – Gasket – Joint d’étanchéité – Junta 6
13V6 13V6 7 93-2676 Thermostat - Thermostat - Thermostat - Thermostat - Termóstato 2
13V6 13V6 8 93-2662 Těsnění – Dichtung – Gasket – Joint d’étanchéité – Junta 1
13V6 13V6 9 93-2674 Víko - Deckel - Cover - Couvercle - Tapa 1
13V6 13V6 10 93-2675 Těsnění – Dichtung – Gasket – Joint d’étanchéité – Junta 1
13V6 13V6 11 93-2469 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 8
13V6 13V6 12 93-2468 Šroub - Schraube - Bolt - Vis - Tornillo 4 M8x1,25x25
13V6 13V6 13 93-2464 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 12 8
13V6 13V6 14 93-2679 Matice - Mutter - Nut - Ecrou - Tuerca 12 M8x1
13V6 13V6 15 93-2681 Odvzdušňovací zátka - Entlüftungsstopfen - Bleeder plug - Bouchon de purge - 1
Tapón de purgador de aire
13V6 13V6 16 17.009.924 Těsnicí kroužek - Dichtungsring - Sealing ring - Bague d’étanchéité - Anillo de 1 10,2x14
junta
13V6 13V6 17 17.350.017 Redukce - Reduktion - Reduction - Réduction - Reducción 2 22,2x29
13V6 13V6 18 53.359.931 Čidlo teploměru - Wasserthermometerfühler - Water thermometer sensor - 2 M22x1,5
Organe sensible du thermomètre de l'eau - Elemento sensible del thermómetro
de agua
13V6 13V6 19 17.359.935 Snímač teploty –Temperaturgeber - temperatur transmitter - élément de 1
détection - receptor
13V6 13V6 20 93-2096 Přípojka - Anschlusstück - Connector - Raccord - Racor 1
13V6 13V6 21 93-2697 Redukce - Reduktion - Reduction - Réduction - Reducción 1
13V6 13V6 23 93-2689 Hadice - Schlauch - Hose - Tuyau - Manguera 1
13V6 13V6 24 93-2690 Hadicová spona - Schelle des Schlauchs - Hose clip - Collier du tuyau – 2 2S-47
Abrazadera de la manguera
13V6 13V6 25 93-2691 Držák - Halter - Holter - Support - Soporte 5

135
