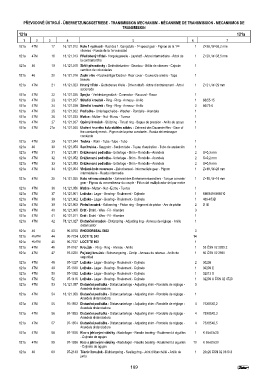

Page 169 - Zetor Forterra II 8641-11741

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
TRANSMISION
121a 121a
1 2 3 4 5 6 7
121a 47M 17 16.121.012 Kolo 1 rychlosti - Rad des 1. Gangstufe - 1 speed gear - Pignon de la 1 ére 1 Z=38, W=35,2 mm
st
vitesses - Rueda de la 1a velocidad
121a 47M 18 16.121.013 Předlohový hřídel - Vorgelegewelle - Layshaft - Arbre intermédiaire - Árbol de 1 Z=20, W=38,5 mm
la contramarcha
121a 46 19 16.121.015 Skříň převodovky - Getriebtekasten - Gearbox - Bôite de vitesses - Caja de 1
cambios de volocidades
121a 46 20 16.121.016 Zadní víko - Rückwärtiger Deckel - Rear cover - Couvercle arriére - Tapa 1
trasera
121a 47M 21 16.121.023 Hnaný hřídel - Getriebenes Welle - Driven shaft - Arbre d'entrainament - Árbol 1 Z=21, W=29 mm
accionada
121a 47M 22 16.121.025 Spojka - Verbindungsstück - Connector - Raccord - Racor 1
121a 47M 23 16.121.027 Středící kroužek - Ring - Ring - Anneau - Anillo 1 68/55-15
121a 47M 24 16.121.028 Středící kroužek - Ring - Ring - Anneau - Anillo 2 85/73-6
121a 47M 25 16.121.032 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
121a 47M 26 16.121.033 Matice - Mutter - Nut - Ecrou - Tuerca 1
121a 47M 27 16.121.037 Opěrný kroužek - Stützring - Thrust ring - Bague de pression - Anillo de apoyo 1
121a 47M 27a 16.121.040 Uložení hnaného kola stálého záběru - Zahnrad des Dauereinriffes - Gear of 1
the constantly mesh - Pignon de la prise constante - Rueda del embrague
constante
121a 47M 29 16.121.044 Trubka - Rohr - Tube -Tube - Tubo 1
121a 46 30 16.121.050 Sací trubka - Saugrohr - Suction tube - Tuyau d'aspiration - Tubo de aspiración 1
121a 47M 31 16.121.051 Drážkovaná podložka - Unterlage - Shim - Rondelle - Arandela 2 S=0,3 mm
121a 47M 32 16.121.052 Drážkovaná podložka - Unterlage - Shim - Rondelle - Arandela 2 S=0,2 mm
121a 47M 33 16.121.053 Drážkovaná podložka - Unterlage - Shim - Rondelle - Arandela 2 S=0,5 mm
121a 47M 34 16.121.054 Vložené kolo reversace - Zwischenrad - Intermediate gear - Pignon 1 Z=18, W=26 mm
intermédiaire - Rueda intermedia
121a 47M 35 16.121.055 Kolo náhonu násobiče - Zahnrad des Drehmomentwandlers - Torque conveter 1 Z=18, W=16 mm
gear - Pignon du convertisseur du couple - Piňon del multiplicador del par motor
121a 47M 36 16.121.056 Matice - Mutter - Nut - Ecrou - Tuerca 1
121a 47M 37 16.121.901 Ložisko - Lager - Bearing - Roulement - Cojinete 1 M86649-M86610
121a 47M 38 16.121.902 Ložisko - Lager - Bearing - Roulement - Cojinete 1 469-453B
121a 47M 39 16.121.903 Pístní kroužek - Kolbenring - Piston ring - Segment de piston - Aro de pistón 2 D 40
121a 47M 40 60.121.005 Drát - Draht - Wire - Fil - Alambre 3
121a 47M 41 60.121.011 Drát - Draht - Wire - Fil - Alambre 1
121a 47M 42 78.121.027 Distanční kroužek - Distanzring - Adjusting ring - Anneau de réglage - Anillo 1
distanciador
121a 46 43 90-5708 RHODORSEAL 5662 3
121a 46,47M 44 90-7724 LOCTITE 243 14
121a 46,47M 45 90-7737 LOCTITE 603 1
121a 47M 46 97-0167 Kroužek - Ring - Ring - Anneau - Anillo 1 55 ČSN 02 2925.2
121a 47M 47 97-0250 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 60 ČSN 02 2930
seguridad
121a 47M 48 97-1327 Ložisko - Lager - Bearing - Roulement - Cojinete 2 30206
121a 47M 49 97-1330 Ložisko - Lager - Bearing - Roulement - Cojinete 1 30209 E
121a 47M 50 97-1392 Ložisko - Lager - Bearing - Roulement - Cojinete 1 32013 X
121a 47M 52 97-1416 Ložisko - Lager - Bearing - Roulement - Cojinete 1 32209 A ČSN 02 4720
121a 47M 53 16.121.057 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 3
Arandela distanciadora
121a 47M 54 16.121.058 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 1
Arandela distanciadora
121a 47M 55 97-1852 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 4 75X85X0,2
Arandela distanciadora
121a 47M 56 97-1853 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 4 75X85X0,3
Arandela distanciadora
121a 47M 57 97-1854 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 4 75X85X0,5
Arandela distanciadora
121a 47M 58 97-1926 Klec s jehlovými válečky - Nadellager - Needle bearing - Roulement á aiguilles 1 K 45x53x20
- Cojinete de agujas
121a 47M 59 97-1936 Klec s jehlovými válečky - Nadellager - Needle bearing - Roulement á aiguilles 10 K 60x65x20
- Cojinete de agujas
121a 46 60 97-2143 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d'étanchéité - Anillo de 1 20x26 ČSN 02 9310.3
junta

169
