P. 164

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
                                                       TRANSMISION
                                                           108a
                                                          41aM

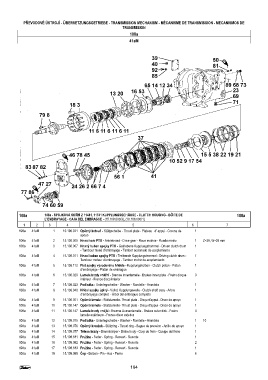

         108a        108a - SPOJKOVÁ SKŘÍŇ Z 11441, 11741 KUPPLUNGSGEHÄUSE - CLUTCH HOUSING - BÔITE DE    108a
                     L'EMBRAYAGE - CAJA DEL EMBRAGUE - (15.108.000/3), (18.108.000/1)
           1     2     3       4                            5                         6               7
         108a  41aM      1   10.196.021 Opěrný kotouč - Stützscheibe - Thrust plate - Plateau   d' appui - Corona de  1
                                     apoyo
         108a  41aM      2   15.108.005 Hnací kolo PTO - Antriebsrad - Drive gear - Roue motrice - Rueda motriz  1  Z=39, W=26 mm
         108a  41aM      3   15.108.007 Hnaný buben spojky PTO - Getriebene Kupplungstrommel - Driven clutch drum  1
                                     - Tambour mené d'embrayage - Tambor accionado de acoplamiento
         108a  41aM      4   15.108.011 Hnací buben spojky PTO - Treibende Kupplungstrommel - Driving clutch drum -  1
                                     Tambour moteur d’embrayage - Tambor motriz de acoplamiento
         108a  41aM      5   15.108.112 Píst spojky vývodového hřídele - Kupplungskolben - Clutch piston - Piston  1
                                     d'embrayage - Pistón de embrague
         108a  41aM      6   15.108.020 Lamela brzdy vnitřní - Bremse Innenlamelle - Brakes inner plate - Freins disque  3
                                     intérieur - Frenos disco interior
         108a  41aM      7   15.108.023 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1
         108a  41aM      8   15.108.040 Hřídel spojky úplný - Vollst. Kupplungswelle - Clutch shaft assy - Arbre  1
                                     d'embrayage complet  - Árbol del embrague completo
         108a  41aM      9   15.108.051 Opěrná lamela - Stützlamelle- Thrust plate - Disqu d'appui - Disco de apoyo  1
         108a  41aM     10   78.108.147 Opěrná lamela - Stützlamelle- Thrust plate - Disqu d'appui - Disco de apoyo  1
         108a  41aM     11   15.108.147 Lamela brzdy vnější - Bremse Aussenlamelle - Brakes outer disk - Freins  4
                                     lamelle extérieure - Frenos disco exterior
         108a  41aM     12   15.108.075 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  10
         108a  41aM     13   15.108.076 Opěrný kroužek - Stützring - Thrust ring - Bague de pression - Anillo de apoyo  1
         108a  41aM     14   15.108.077 Těleso brzdy - Bremskörper - Brake body - Corp de frein - Cuerpo del freno  1
         108a  41aM     15   15.108.181 Pružina - Feder - Spring - Ressort - Resorte    1
         108a  41aM     16   15.108.082 Pružina - Feder - Spring - Ressort - Resorte    2
         108a  41aM     17   15.108.183 Pružina - Feder - Spring - Ressort - Resorte    1
         108a  41aM     18   15.108.085 Čep - Bolzen - Pin - Axa - Perno                6


                                                           164
