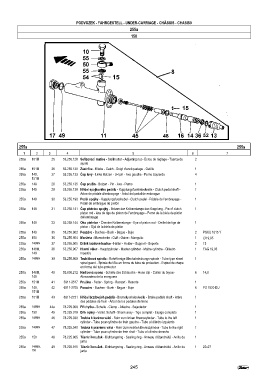

Page 245 - Zetor Forterra II 8641-11741
P. 245
PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
255a
150
255a 255a
1 2 3 4 5 6 7
255a 151M 25 53.255.128 Seřizovací matice - Stellmutter - Adjusting nut - Ecrou de réglage - Tuerca de 2
ajuste
255a 151M 26 53.255.130 Zástrčka - Klinke - Catch - Doigt d'encliquetage - Gatillo 1
255a 149, 27 53.255.133 Čep levý - Linke Bolzen - LH pin - Axe gauche - Perno izquierdo 4
151M
255a 149 28 53.255.135 Čep pruin - Bolzen - Pin - Axe - Perno 1
255a 149 29 53.255.138 Hřídel spojkového pedálu - Kupplungsfusshebelwelle - Clutch pedal shaft - 1
Arbre de pédale d'embrayage - Árbol del pedal de embrague
255a 149 30 53.255.190 Pedál spojky - Kupplungsfusshebel - Clutch pedal - Pédale de l'embrayage - 1
Pedal de embrague de pistón
255a 149 31 53.255.141 Čep pístnice spojky - Bolzen der Kolbenstange des Kupplung - Pin of clutch 1
piston rod - Axe de tige de piston de l'embrayage - Perno de la biela de pistón
del embrayge
255a 149 33 53.255.144 Oko pístnice - Öse der Kolbenstange - Eye of piston rod - Oeillet de tige de 1
piston - Ojal de la biela de pistón
255a 149 35 53.255.902 Pouzdro - Buchse - Bush - Bague - Buje 2 PSKU 1615 Y
255a 150 36 53.255.904 Maneta - Manschette - Cuff - Gaine - Manguito 1 ∅19,05
255a 148MN 37 53.255.905 Drák brzdové hadice - Halter - Holder - Support - Soporte 2 13
255a 148M, 38 53.255.907 Hlavní válec - Hauptzylinder - Master cylinder - Maitre cylindre - Cilindro 1 FAG 19,05
149 maestro
255a 148MN 39 53.255.909 Trubičková spirála - Rohrförmige Blechabdeckungs-spirale - Tube type sheet 1
spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
en forma del tubo protector
255a 148M, 40 53.800.212 Hadicová spona - Schelle des Schlauchs - Hose clip - Collier du tuyau - 6 14,8
149 Abrazadera de la manguera
255a 151M 41 5911-3517 Pruina - Feder - Spring - Ressort - Resorte 1
255a 149, 42 6911-2705 Pouzdro - Buchse - Bush - Bague - Buje 6 PS 1820 DU
151M
255a 151M 43 6911-2721 Hřídel brzdových pedalů - Bremsfusshebelwelle - Brake pedals shaft - Arbre 1
des pédales de frein - Árbol de los pedales de freno
255a 148MN 44a 78.225.008 Příchytka - Schelle - Clamp - Attache - Sujectador 1
255a 150 45 78.225.019 Dřík úplný - Vollst. Schaft - Shank assy - Tige complet - Espiga completo 1
255a 148MN 46 78.225.030 Trubka k levému válci - Rohr zum linken Bremszylinder - Tube to the left 1
cylinder - Tube pour cylindre de frein gauche - Tubo al cilindro izquierdo
255a 148MN 47 78.225.040 Trubka k pravému válci - Rohr zum rechten Bremszylinder - Tube to the right 1
cylinder - Tube pour cylindre de frein droit - Tubo al cilindro derecho
255a 150 48 78.225.905 Těsnící krouek - Dichtungsring - Sealing ring - Anneau d'étanchéité - Anillo de 1
junta
255a 148MN, 49 78.225.915 Těsnící krouek - Dichtungsring - Sealing ring - Anneau d'étanchéité - Anillo de 1 22x27
150 junta
245
