Page 243 - Zetor Forterra II 8641-11741
P. 243

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
                                                           255a
                                                          148MN

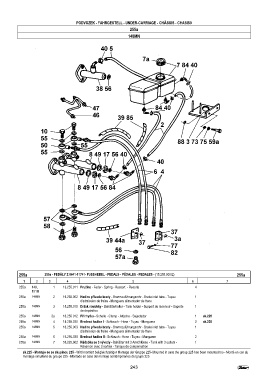

         255a        255a - PEDÁLY Z 8641-11741- FUSSHEBEL - PEDALS - PÉDALES - PEDALES - (15.255.000/2)  255a
           1     2     3       4                            5                         6               7
         255a  149,      1   13.255.011 Pružina - Feder - Spring - Ressort  - Resorte   4
               151M
         255a  148MN     2   16.255.002 Hadice přívodu brzdy - Bremszuführungsrohr - Brake inlet tube - Tuyau  1
                                     d'admission de freins - Manguera alimentador de freno
         255a  148MN     3   15.255.010 Držák nádobky - Behälterhalter - Tank holder - Support de réservoir - Soporte  1
                                     de depósitivo
         255a  148MN    3a   16.255 012 Příchytka - Schelle - Clamp - Attache - Sujectador  1  sk.225
         255a  148MN     4   15.255.020 Brzdová hadice I - Schlauch - Hose - Tuyau - Manguera  2  sk.225
         255a  148MN     5   16.255.003 Hadice přívodu brzdy - Bremszuführungsrohr - Brake inlet tube - Tuyau  1
                                     d'admission de freins - Manguera alimentador de freno
         255a  148MN     6   15.255.030 Brzdová hadice II - Schlauch - Hose - Tuyau - Manguera  2
         255a  148MN     7   53.225.902 Nádobka se 3 vývody - Behälter mit 3 Anschlüsse - Tank with 3 outlets -  1
                                     Réservoir avec 3 sorties - Tanque de compensation
           sk.225 - Montuje se se skupinou 225 - Wird montiert bei gleichzeitiger Montage der Gruppe 225- Mounted in case the group 225 has been mounted too - Monté en cas du
           montage simultané du groupe 225 - Montado en caso del montaje contémporaneo del grupo 225

                                                           243
