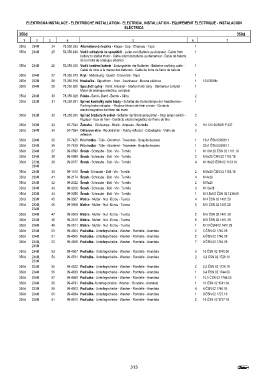

Page 313 - Zetor Forterra II 8641-11741

ELEKTRICKÁ INSTALACE - ELEKTRISCHE INSTALLATION - ELECTRICAL INSTALLATION - EQUIPEMENT ÉLECTRIQUE - INSTALACIÓN
ELÉCTRICA
350d 350d
1 2 3 4 5 6 7
350d 234M 24 78.350.283 Alternátorová čepička - Kappe - Cap - Chapeau - Tapa 1
350d 234M 25 53.350.490 Vodič od baterie ke spouštěči - Leiter vom Batterie zu Anlasser - Cable from 1
battery to starter motor - Cable allant du batterie au démarreur - Cable de batería
de la motor de arranque eléctrico
350d 234M 26 53.350.330 Vodič kostření baterie - Erdungsleiter der Batterien - Batteries earthing cable - 1
Cable de mise à la masse des batteries - Cable de toma de tierra de batería
350d 234M 27 78.350.573 Kryt - Abdeckung - Guard - Couvercle - Tapa 1
350d 233M 28 78.350.916 Houkačka - Signalhorn - Horn - Avertisseur - Bocina eléctrica 1 12V/335Hz
350d 234M 29 78.350.925 Spouštěč úplný - Vollst. Anlasser - Starter motor assy - Démarreur complet - 1
Motor de arranque eléctrico, completo
350d 234M 30 78.350.928 Páska - Band - Band - Bande - Cinta 2
350d 233M 31 78.350.931 Spínač kontrolky ruční brzdy - Schalter der Kontrollampe der Handbremse - 1
Parking brake indicator - Rupteur-témoin de frein a main - Contacto
electromagnético del freno del mano
350d 233M 32 78.350.935 Spínač brzdových světel - Schalter der Bremsenleuchten - Stop lamps switch - 2
Rupteur - feux de frein - Contacto electromagnético del freno de faro
350d 233M 33 97-7034 Žárovka - Glühlampe - Bbulb - Ampoule - Bombilla 2 H4 12V 60/55W P 43T
350d 234M 34 97-7384 Odrazové sklo - Rückstrahler - Rubby reflector - Catadioptre - Vidrio de 2
reflexión
350d 234M 35 97-7425 Průchodka - Tülle - Grommet - Traversée - Boquilla de paso 1 15x1 ČSN 633881.1
350d 234M 36 97-7429 Průchodka - Tülle - Grommet - Traversée - Boquilla de paso 1 22x1 ČSN 633881.1
350d 234M 37 99-0693 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 10x120 ČSN 02 1101.19
350d 234M 38 99-0989 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 6x20 ČSN 02 1103.19
350d 233M, 39 99-9077 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 16x20 ČSN 02 1103.19
234M
350d 234M 40 99-1010 Šroub Schraube - Bolt - Vis - Tornillo 2 M 8x30 ČSN 02 1103.19
350d 233M 41 99-2174 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 4x30
350d 234M 42 99-2322 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 5x20
350d 234M 43 99-3026 Šroub - Schraube - Bolt - Vis - Tornillo 3 M 10x28
350d 233M 44 99-3056 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 3,5x9,5 ČSN 02 1238.09
350d 233M 45 99-3507 Matice - Mutter - Nut - Ecrou - Tuerca 4 M 4 ČSN 02 1401.29
350d 233M, 46 99-3508 Matice - Mutter - Nut - Ecrou - Tuerca 5 M 5 ČSN 02 1401.29
234M
350d 234M 47 99-3509 Matice - Mutter - Nut - Ecrou - Tuerca 2 M 6 ČSN 02 1401.29
350d 234M 48 99-3510 Matice - Mutter - Nut - Ecrou - Tuerca 6 M 8 ČSN 02 1401.29
350d 234M 49 99-3511 Matice - Mutter - Nut - Ecrou - Tuerca 1 M 10 ČSN 02 1401.29
350d 234M 50 99-4504 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 5 5 ČSN 02 1740.09
350d 234M 51 99-4505 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 6 ČSN 02 1740.09
350d 234M, 52 99-4506 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 7 8 ČSN 02 1740.09
233M
350d 234M 53 99-4507 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 3 10 ČSN 02 1740.09
350d 234M, 54 99-4531 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 4,3 ČSN 02 1726.19
233M
350d 234M 55 99-4532 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 5,3 ČSN 02 1726.19
350d 234M 56 99-4639 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1 8,4 ČSN 02 1744.09
350d 234M 57 99-4668 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1 10,5 ČSN 02 1744.05
350d 234M 58 99-4791 Podložka -Unterlegscheibe - Washer - Rondelle - Arandela 1 10 ČSN 02 1741.09
350d 233M 59 99-4803 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 4 ČSN 02 1740.05
350d 234M 60 99-4834 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1 9 ČSN 02 1727.19
350d 234M 61 99-4810 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 16 ČSN 02 1727.19

313
