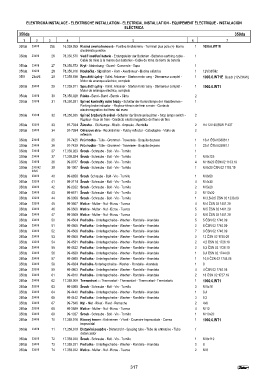

Page 317 - Zetor Forterra II 8641-11741

ELEKTRICKÁ INSTALACE - ELEKTRISCHE INSTALLATION - ELECTRICAL INSTALLATION - EQUIPEMENT ÉLECTRIQUE - INSTALACIÓN
ELÉCTRICA
350da 350da
1 2 3 4 5 6 7
350da 234V6 25b 16.359.959 Kladná svorka koncová - Positive Endklemme - Terminal plus pole (+)- Borne 1 1000.6.WT1E
d'extrémité positive
350da 234V6 26 78.350.570 Vodič kostření baterie - Erdungsleiter der Batterien - Batteries earthing cable - 1
Cable de mise à la masse des batteries - Cable de toma de tierra de batería
350da 234V6 27 78.350.573 Kryt - Abdeckung - Guard - Couvercle - Tapa 1
350da 233V6 28 78.350.916 Houkačka - Signalhorn - Horn - Avertisseur - Bocina eléctrica 1 12V/335Hz
350f 23aV6 29 17.359.938 Spouštěč úplný - Vollst. Anlasser - Starter motor assy - Démarreur complet - 1 1000.6.WT1E Bosch (12V/3KW)
Motor de arranque eléctrico, completo
350da 234V6 29 17.359.911 Spouštěč úplný - Vollst. Anlasser - Starter motor assy - Démarreur complet - 1 1000.6.WT1
Motor de arranque eléctrico, completo
350da 234V6 30 78.350.928 Páska - Band - Band - Bande - Cinta 2
350da 233V6 31 78.350.931 Spínač kontrolky ruční brzdy - Schalter der Kontrollampe der Handbremse - 1
Parking brake indicator - Rupteur-témoin de frein a main - Contacto
electromagnético del freno del mano
350da 233V6 32 78.350.935 Spínač brzdových světel - Schalter der Bremsenleuchten - Stop lamps switch - 2
Rupteur - feux de frein - Contacto electromagnético del freno de faro
350da 233V6 33 97-7034 Žárovka - Glühlampe - Bbulb - Ampoule - Bombilla 2 H4 12V 60/55W P 43T
350da 234V6 34 97-7384 Odrazové sklo - Rückstrahler - Rubby reflector - Catadioptre - Vidrio de 2
reflexión
350da 234V6 35 97-7425 Průchodka - Tülle - Grommet - Traversée - Boquilla de paso 1 15x1 ČSN 633881.1
350da 234V6 36 97-7429 Průchodka - Tülle - Grommet - Traversée - Boquilla de paso 1 22x1 ČSN 633881.1
350da 234V6 37 17.359.923 Šroub - Schraube - Bolt - Vis - Tornillo 1
350da 234V6 37 17.359.924 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 8x125
350da 234V6 38 99-9077 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 16x20 ČSN 02 1103.19
350da 233V62 39 99-1007 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 8x20 ČSN 02 1103.19
34V6
350da 234V6 40 99-8656 Šroub Schraube - Bolt - Vis - Tornillo 1 M 8x50
350da 233V6 41 99-2174 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 4x30
350da 234V6 42 99-2322 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 5x20
350da 234V6 43 99-8571 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 12x30
350da 233V6 44 99-3056 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 3,5x9,5 ČSN 02 1238.09
350da 233V6 45 99-3507 Matice - Mutter - Nut - Ecrou - Tuerca 4 M 4 ČSN 02 1401.29
350da 234V6 46 99-3508 Matice - Mutter - Nut - Ecrou - Tuerca 5 M 5 ČSN 02 1401.29
350da 234V6 47 99-3509 Matice - Mutter - Nut - Ecrou - Tuerca 2 M 6 ČSN 02 1401.29
350da 234V6 50 99-4504 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 5 5 ČSN 02 1740.09
350da 234V6 51 99-4505 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 6 ČSN 02 1740.09
350da 234V6 52 99-4506 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 7 8 ČSN 02 1740.09
350da 234V6 53 99-4508 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 12 ČSN 02 1740.09
350da 233V6 54 99-4531 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 4,3 ČSN 02 1726.19
350da 234V6 55 99-4532 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 5,3 ČSN 02 1726.19
350da 234V6 56 99-4639 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1 8,4 ČSN 02 1744.09
350da 234V6 57 99-4668 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1 10,5 ČSN 02 1744.05
350da 234V6 58 99-4834 Podložka -Unterlegscheibe - Washer - Rondelle - Arandela 1 8
350da 233V6 59 99-4803 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 4 ČSN 02 1740.05
350da 234V6 61 99-4810 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 16 ČSN 02 1727.19
350da 234V6 62 17.359.909 Termostrart - - Thermostart - Thermostart - Thermostart - Termóstarto 1 1000.6.WT1
350da 233V6 63 99-0968 Šroub - Schraube - Bolt - Vis - Tornillo 3 M 5x16
350da 234V6 64 99-4440 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1 8,4
350da 234V6 65 99-4442 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 3 5,3
350da 234V6 67 99-7648 Nýt - Niet - Rivet - Rivet - Remache 2 4x8
350da 233V6 68 99-3589 Matice - Mutter - Nut - Ecrou - Tuerca 4 M 12
350da 234V6 69 99-1027 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 10x20
350da 234V6 70 17.359.916 Klínový řemen - Keilrieimen - V-belt - Courroire trapezoidale - Correa 1 1000.6.WT1
trapezoidal
350da 234V6 71 17.359.919 Distanční pouzdro - Distanzrohr - Spacing tube - Tube de entretoise - Tubo 1
distanciador
350da 234V6 72 17.359.920 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 8x110
350da 234V6 73 17.359.921 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 3 8
350da 234V6 74 17.359.922 Matice - Mutter - Nut - Ecrou - Tuerca 2 M 8

317
