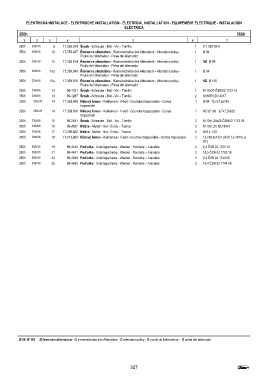

P. 327

ELEKTRICKÁ INSTALACE - ELEKTRISCHE INSTALLATION - ELECTRICAL INSTALLATION - EQUIPEMENT ÉLECTRIQUE - INSTALACIÓN
                                                        ELÉCTRICA
         350h                                                                                             350h
           1     2     3       4                            5                         6               7
         350h  238cV6    9   17.359.924 Šroub - Schraube - Bolt - Vis – Tornillo        1  (17.359.924)
         350h  238cV6   10   17.359.947 Řemenice alternátoru - Riemenscheibe des Alternators - Alternator pulley -  1  Ø  84
                                     Poulie de l’alternateur - Polea del alternador
         350h  238cV6   10   17.359.914 Řemenice alternátoru - Riemenscheibe des Alternators - Alternator pulley -  1  ND  Ø 99
                                     Poulie de l’alternateur - Polea del alternador
         350h  238cV6  10a   17.359.948 Řemenice alternátoru - Riemenscheibe des Alternators - Alternator pulley -  1  Ø  84
                                     Poulie de l’alternateur - Polea del alternador
         350h  238cV6  10a   17.359.915 Řemenice alternátoru - Riemenscheibe des Alternators - Alternator pulley -  1  ND  Ø 100
                                     Poulie de l’alternateur - Polea del alternador
         350h  238cV6   12     99-1031 Šroub - Schraube - Bolt - Vis – Tornillo         1  M 10x30 ČSN 02 1103.19
         350h  238cV6   13     99-1287 Šroub - Schraube - Bolt - Vis – Tornillo         2  M 8x55 ISO 4017
          350h  238cV6  14   17.359.949 Klínový řemen - Keilriemen - V-belt - Courroire trapezoidale - Correa  1  Ø 84  10,7x7,5x794
                                     trapezoidal
          350h  238cV6  14   17.359.916 Klínový řemen - Keilriemen - V-belt - Courroire trapezoidale - Correa  1  ND Ø 100   9,7x7,5x820
                                     trapezoidal
         350h  238cV6   15     99-2481 Šroub - Schraube - Bolt - Vis – Tornillo         2  M 10x1,25x25 ČSN 02 1174.55
         350h  238cV6   16     99-3627 Matice - Mutter - Nut - Ecrou – Tuerca           2  M 10x1,25 ISO 8673
         350h  238cV6   17   17.359.922 Matice - Mutter - Nut - Ecrou – Tuerca          5  M 8 p 1,25
         350h  238cV6   18   17.013.903 Klínový řemen - Keilriemen - V-belt - Courroie trapézoidale - Correa trapezoidal  2  12,7x9,5x1431 (AVX 13-1450 La
                                                                                           SF)
         350h  238cV6   19     99-4440 Podložka - Unterlegscheibe - Washer - Rondelle – Arandela  2  8,4 ČSN 02 1702.19
         350h  238cV6   21     99-4441 Podložka - Unterlegscheibe - Washer - Rondelle – Arandela  2  10,5 ČSN 02 1702.19
         350h  238cV6   23     99-4639 Podložka - Unterlegscheibe - Washer - Rondelle – Arandela  4  8,4 ČSN 02 1744.09
         350h  238cV6   25     99-4640 Podložka - Unterlegscheibe - Washer - Rondelle – Arandela  3  10,4 ČSN 02 1744.09















































         Ø 84  Ø 100  Ø řemenice alternátoru - Ø riemenscheibe des Alternators - Ø alternator pulley - Ø poulie de l’alternateur -  Ø polea del alternador





                                                           327
