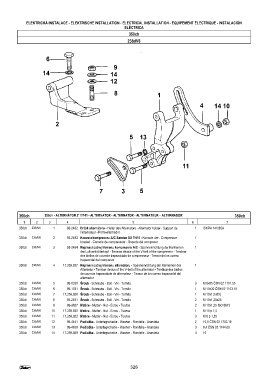

Page 328 - Zetor Forterra II 8641-11741
P. 328

ELEKTRICKÁ INSTALACE - ELEKTRISCHE INSTALLATION - ELECTRICAL INSTALLATION - EQUIPEMENT ÉLECTRIQUE - INSTALACIÓN
                                                        ELÉCTRICA
                                                          350ch
                                                          238dV6














































         350ch       350ch - ALTERNÁTOR Z 11741 - ALTERNATOR - ALTERNATOR - ALTERNATEUR – ALTERNADOR     350ch
           1     2     3       4                            5                         6               7
         350ch  238dV6   1     93-2482 Držák alternátoru - Halter des Alternators - Alternator holder - Support de  1  ISKRA 14V/85A
                                     l’alternateur - Porta-alternador
         350ch  238dV6   2     93-2483 Konzola kompresoru A/C Sanden SD 7H15 - Konsole der - Compressor  1
                                     bracket - Console de compresseur - Soporte del compresor
         350ch  238dV6   3     93-2484 Napínací ústrojí řemenu kompresoru A/C - Spanneinrichtung der Keilriemen  1
                                     der Luftverdichterkopf - Tension device of the V-belt of the compressor - Tendeur
                                     des bielles de courroie trapezoidale de compresseur - Tensor de los correa
                                     trapezoidal del compresor
         350ch  238dV6   4   17.359.927 Napínací ústrojí řemenu alternátoru - Spanneinrichtung der Keilriemen der  1
                                     Alternator - Tension device of the V-belt of the alternator - Tendeur des bielles
                                     de courroie trapezoidale de alternateur - Tensor de los correa trapezoidal del
                                     alternador
         350ch  238dV6   5     99-0330 Šroub - Schraube - Bolt - Vis - Tornillo         3  M 8x85 ČSN 02 1101.55
         350ch  238dV6   6     99-1031 Šroub - Schraube - Bolt - Vis - Tornillo         1  M 10x30 ČSN 02 1103.19
         350ch  238dV6   7   17.359.928 Šroub - Schraube - Bolt - Vis - Tornillo        1  M 10x1,5x65)
         350ch  238dV6   8     93-2481 Šroub - Schraube - Bolt - Vis - Tornillo         2  M 10x1,25x25
         350ch  238dV6   9     99-3627 Matice - Mutter - Nut - Ecrou - Tuerca           2  M 10x1,25 ISO 8673
         350ch  238dV6  10   17.359.930 Matice - Mutter - Nut - Ecrou - Tuerca          1  M 10 p 1,5
         350ch  238dV6  11   17.359.922 Matice - Mutter - Nut - Ecrou - Tuerca          3  M 8 p 1,25
         350ch  238dV6  12     99-4441 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  2  10,5 ČSN 02 1702.19
         350ch  238dV6  13     99-4639 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  3  8,4 ČSN 02 1744.09
         350ch  238dV6  14   17.359.929 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  4  10
